Hiina nurkterasest transpositsioonitorni tarnija

Kõrgepinge ülekandetornide põhitarnijana, kes tugineb riiklike kõrgtehnoloogiliste ettevõtete ja Qingdao kohaliku tervikliku tööstusahela tugevusele,Qingdao Anbangi uus energiaon rohkem kui kümme aastat olnud sügavalt seotud jõuliste teraskonstruktsioonide intelligentse tootmisega, keskendudes kõrgepinge ja ülikõrgepinge ülekandeliinide põhivajadustele ning luues kvaliteetsete nurkterasest transponeerimistornide tootemaatriksi.

Mis on nurkterasest transpositsioonitorn?

Nurgaterasest transpositsioonitorn on eksklusiivne spetsiaalne kõrgepinge- ja ülikõrgepinge ülekandeliinide torn, mille südamiku põhimaterjaliks on kõrgtugev nurkteras Q235/Q355, mis on poltühenduse abil kokku pandud ruumisõrestike struktuuriks ja mille põhifunktsioon on kolmefaasiliste juhtide perioodilise ruumilise asendi vahetamise realiseerimine, kolmefaasilise juhi vahetamine võhikute vahel.

Erinevalt tavalistest nurkterasest ülekandetornidest pöörab selle konstruktsioonikonstruktsioon rohkem tähelepanu traadi transponeerimise ruumilisele kohanemisvõimele ja jõu stabiilsusele ning lisab spetsiaalsed transponeerimisliitmikud ja traadi juhtstruktuurid, mis võimaldavad täpselt reguleerida traadi faasiasendit, nii et kolmefaasiline traat hõivab kogu liinil erinevaid ruumilisi asendeid, et tasakaalustada elektrilisi parameetreid, nagu näiteks võimsuse, impedantsi ja impeditsus.

Kõrgepingeliinide eripostitustornina ei täida see mitte ainult juhtmete paigaldamise, kandevõime, tuule- ja maavärinakindluse põhifunktsioone, vaid kaitseb tõhusalt ka generaatoreid, trafosid ja muid toiteseadmeid, hoiab ära releekaitse rikete eest, vähendab induktiivseid häireid ümbritsevatele sideliinidele ning tagab kaugülekande ohutuse, tõhususe ja stabiilsuse.

Millised on galvaniseeritud nurkterasest transpositsioonitorni klassifikatsioonid?

Qingdao Anbangi uus energia nurga terasest transponeerimistornil on täielik kategooria, mis on ühendatud pingetaseme, ülekandmisrežiimi ja struktuuritüübi kolme põhimõõtmega, iga seeria järgib rangelt elektritööstuse riiklikku standardtoodangut, võttes arvesse universaalsust ja eksklusiivset kohanemisvõimet, ning vastab täpselt erinevate kõrgepingeülekandeprojektide individuaalsetele vajadustele:

1. Pingetaseme järgi

Kattes kõrgsurvenurgaga terasest transpositsioonitorne (110kV-220kV) ja ülikõrgsurvenurgaga terasest transpositsioonitorne (≥330kV).

Thekõrgepinge mudelsobib tööstusparkidele ja piirkondadevahelistele ülekandeharuliinidele, et rahuldada tavapärase kaugülekande ja ülekandmise vajadusi.

UHV-mudel on konstrueeritud struktuurse tugevdusega, et optimeerida sõrestiku tihedust ja sõlmede kandevõimet ning see sobib kaug- ja suure võimsusega magistraalliinidele 500 kV ja üle selle, mis võimaldab saavutada täpsemat faaside reguleerimist ja tagada kolmefaasiliste parameetrite tasakaal.

2. Jagage transponeerimisega

See on jagatud kahte kategooriasse: ühe torniga transponeerimise tüüp ja kahe torniga transponeerimise tüüp.

Ühe torniga ümberpaigutamise tüüp on kompaktse disainiga, voolujoonelise struktuuri ja väikese ruumijäljega, mis sobib piiratud liiniruumiga stsenaariumide jaoks ja suudab lõpule viia kolmefaasilise juhtme transponeerimise ühes tornis.

Kahe torniga transponeerimistüüp on soovitatav skeem 500 kV ja suuremate UHV liinide jaoks, mis teostab juhtmetransponeerimist kahe torni sünergia kaudu, millel on suurem stabiilsus ja mis sobib suure koormuse ja pikamaaülekande stsenaariumide jaoks ning on tavaliselt varustatud 1-2 transpositsioonitornide komplektiga iga 100 km liini järel.

3. Jaotatud struktuuritüübi järgi

See jaguneb veiniklaasi tüüpi nurkterasest transponeerimistorniks, kassipea tüüpi nurgaterasest transponeerimistorniks ja kuiva tüüpi nurgaterasest transponeerimistorniks.

Veiniklaasi tüüp on kohandatud juhtmete horisontaalseks paigutamiseks ja transponeerimisoperatsioon on mugav, mis on kõrgepingeliinide peamine valik.

Kassipea tüüp kasutab traadi kolmnurkset paigutust, millel on suurepärane tuule- ja jääkindlus ning mis sobib keerukatesse keskkondadesse, nagu ranniku- ja mägikeskkond.

Kuivtüüpi konstruktsioonil on suur jäikus ja tugev kandevõime ning see sobib raskete koormuste ja suure ulatusega ümberpaigutamise stsenaariumide jaoks.

Toote spetsifikatsioonid

Parameetri elemendid	Üksikasjalikud spetsifikatsioonid
Peamine materjal	Q235B, Q355B ülitugev süsinikkonstruktsiooninurkteras
Kohaldatav pingetase	110kV-1000kV (kõrgepinge: 110kV-220kV, UHV: ≥330kV)
Kohaldatav kõrgus	15 m ~ 50 m (toetab mittestandardset kohandamist, sobib erinevatele ülevõtmise stsenaariumidele)
Nurga terase spetsifikatsioonid	∠50×5~∠200×20 (kohandatud vastavalt pingetasemele ja koormuse nõuetele)
Korrosioonivastane protsess	Üldine kuumtsinkimine, tsingikihi paksus ≥85μm, täiendav korrosioonivastane tugevdus sõlmedes
Disain tuulekindlus	120km/h ~ 180km/h, seda saab soovi korral kohandada ja tugevdada
Seismiline kindlustus	8-kraadine seismiline intensiivsus, mida saab kohandada ja tugevdada keeruliste töötingimuste jaoks
Transponeerimise täpsus	Faasinurga reguleerimise täpsus ±2°, tagades kolmefaasilise parameetri tasakaalu
Ühendusmeetod	Kõrge tugevusega poltühendus, mis on varustatud spetsiaalsete kinnitusvahenditega, lõdvenemisvastane ja korrosioonivastane
Rakendusstandard	GB50017 teraskonstruktsioonide kood, DL/T 646 Tehnilised tingimused ülekande- ja jaotusterasest torukonstruktsioonide tootmiseks jne.

Milliste stsenaariumide korral saab nurkterasest transpositsioonitorne kasutada?

Rakenduse stsenaariumid	Põhinõuded	Soovitatav tooteseeria	Peamised tehnilised omadused
Kõrgepinge ülekandeliinid (pika vahemaa elektrivõrgud, koridori transponeerimine)	Stabiilne struktuur, tugev faasitranspositsiooni funktsioon, kõrge tuule- ja jääkindlus, pikk kasutusiga	Standardsed nurkterasest transponeerimistornid, raskeveokite nurkterasest ülekandetornid	Kuumtsingitud Q235 / Q355 / Q420B nurkteras; modulaarne poltidega koost; mõeldud juhtide transponeerimiseks ja faasijada vahetamiseks; tuulekindlus kuni 11.–12. klassini; tugev jää ja lume kandevõime.
Linna- ja äärelinna elektrivõrgud	Kompaktne paigutus, maasäästlik, usaldusväärne isolatsiooni koordineerimine, lihtne paigaldamine	Keskmise kõrgusega terasest ülekandetornid, kitsa nurgaga terasest ümberpaigutamise tornid	Optimeeritud torni korpuse suurus piiratud linnaruumi jaoks; stabiilne ülevõtmise jõudlus; madal vundamendi maksumus; kiire ehitus ja mugav hilisem ülevaatus.
Mägi- ja künklikud alad	Kohandatav keerulise maastikuga, kõrge konstruktsiooni jäikus, vähe hooldust	Mäe-tüüpi terasest üleviimise tornid, kallakuga kohandatud nurgaga terasest ümberpaigutamise tornid	Kõrge tugevusega nurga teraskonstruktsioon; hea stabiilsus nõlvadel ja ebatasasel maastikul; tugev korrosioonikindlus; sobib kaugematesse piirkondadesse, kus on raske transportida.
Tööstuslikud ja uued energiatsoonid (tuule-/päikesepargid, tööstuspargid)	Suur kandevõime, vibratsioonivastane, tolmuvastane, kohandatav	Kohandatud nurkterasest ülekandetornid, suure koormusega nurgaga terasest teisaldustornid	Täielikult kohandatav kõrgus, ulatus ja transponeerimisrežiim; ühildub kõrgepinge õhuliinidega uutes energiabaasides; tugev vastupidavus tolmuses ja niiskes keskkonnas.

View as

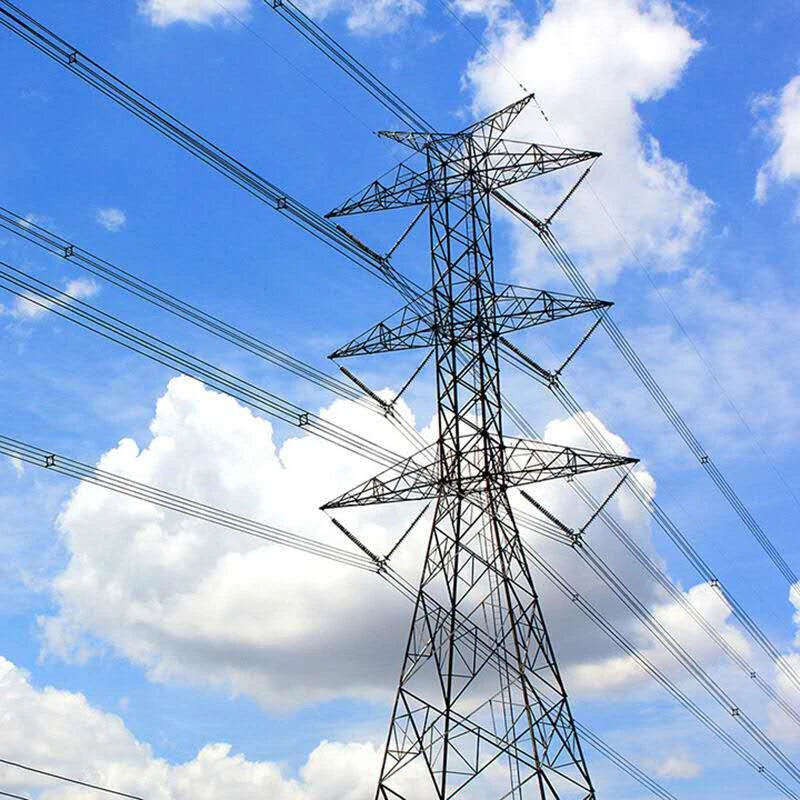

Tsingitud nurkterasest transpositsioonitorn

Qingdao Anbang New Energy Factory esitleb viimistletud ja pühendunult galvaniseeritud nurga terasest transpositsioonitorni, mis on elektriülekandeliinide faasinihke seade. Tuginedes täiustatud sõjalise kvaliteediga töötlemistehnoloogiale, ühendab see äärmise stabiilsuse pikaajalise korrosioonikindlusega, mis on spetsiaalselt loodud ülikõrgepinge pikamaa ülekandeliinide jaoks. See pakub ühekordset lahendust kolmefaasilise tasakaalustamatuse probleemile, tagades elektrivõrgu ohutu töö kolmekümneks aastaks, muutes selle eelistatud ja usaldusväärseks valikuks riikliku tasandi elektrivõrguprojektide jaoks.

Vaata rohkem >> Saada päring >>

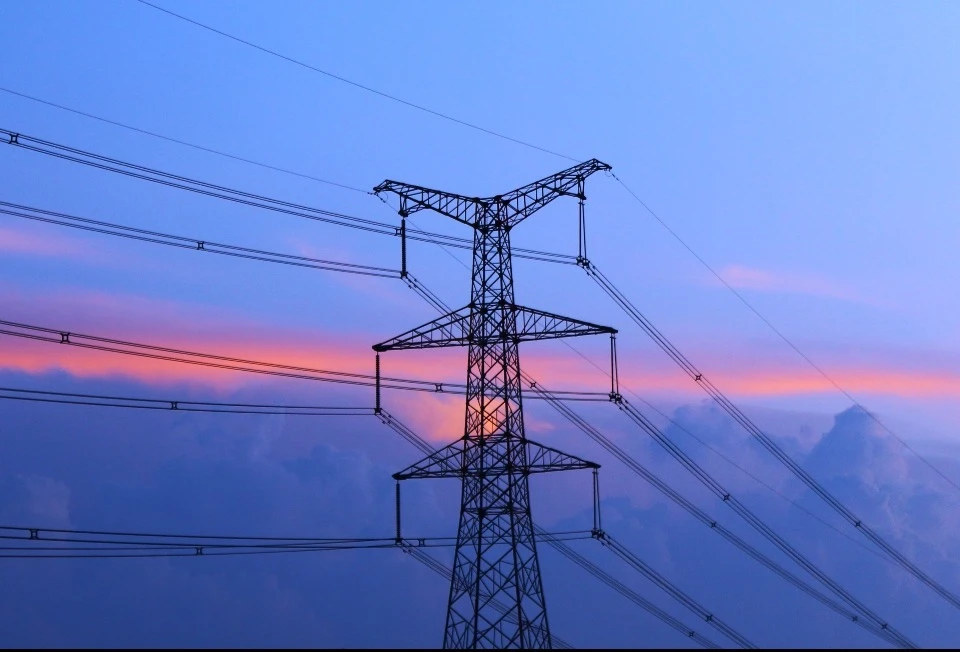

Kõrgepingenurkne terasest transpositsioonitorn

Hiinas Qingdaos asuv Anbang New Energy on tugevate võimalustega lähtetehas. Täppistootmisega keskendub see kõrgepingenurga terastranspositsioonitornide uurimisele, projekteerimisele ja suuremahulisele tootmisele, pakkudes suure jõudlusega ja väga töökindlaid faasinihke tugilahendusi ülemaailmsete ülikõrgepinge ülekandeprojektide jaoks.

Vaata rohkem >> Saada päring >>

Nurga terasest jõuülekande ülekandetorn

Nurga terasest jõuülekande ülekandmise torn on spetsiaalne võre tüüpi raudtorn, mida kasutatakse laialdaselt kõrgepinge ja ülikõrgepinge elektriülekandeliinides. Kui otsite usaldusväärset tootjat ja tarnijat, valige Anbang, saame pakkuda tehnilist tuge.

Vaata rohkem >> Saada päring >>

Nurga terasvõre transpositsioonitorn

Anbang on Nurga terasvõre transponeerimistorni professionaalne tarnija, see vastupidav toode on spetsiaalne ülekandeliini struktuur, mida kasutatakse laialdaselt kõrgepinge ja ülikõrgepinge jõuülekandeprojektides, mida kasutatakse tavaliselt 110 kV, 220 kV, 330 kV ja kõrgemate elektrivõrkude jaoks.

Vaata rohkem >> Saada päring >>

Nurga terasest faasivahetustorn

Nurgaterasest faasinihutustornid on kõrgepinge/ülikõrgepinge (EHV) vahelduvvoolu ülekandeliinide jaoks spetsiaalsed võrekonstruktsioonid, mis on valmistatud standardiseeritud nurkterasest poltidega koostu abil. Need ühendavad tavapäraste nurkterasest tornide mehaanilise stabiilsuse kolmefaasilise juhtme transponeerimise põhifunktsiooniga. Oma projektile tervikliku lahenduse leidmiseks võtke ühendust Anbangiga.

Vaata rohkem >> Saada päring >>

Tsingitud nurga terasest jõuülekande torn

Qingdao Anbangi tehases toodetud tsingitud nurga terasest jõuülekandetornid on võre tüüpi teraskonstruktsioonid, mida kasutatakse laialdaselt elektrivõrkude õhuliinide toetamiseks. Kuumvaltsitud nurkterasest osadest valmistatud ja kuumtsinkimisega kaitstud tornid pakuvad suurt mehaanilist tugevust, suurepärast korrosioonikindlust ja pikka kasutusiga (tavaliselt 40–50 aastat). Nende avatud võrega disain minimeerib tuulekoormust, maksimeerib samal ajal konstruktsiooni efektiivsust, muutes need sobivaks erinevatele pingetasemetele (10 kV kuni üle 800 kV) ja maastikutingimustele.

Vaata rohkem >> Saada päring >>

Usaldusväärse Nurga terasest transpositsioonitorn tootja ja tarnijana Hiinas on meil tehas. Kui soovite osta kvaliteetseid ja vastupidavaid tooteid, võtke meiega ühendust.
