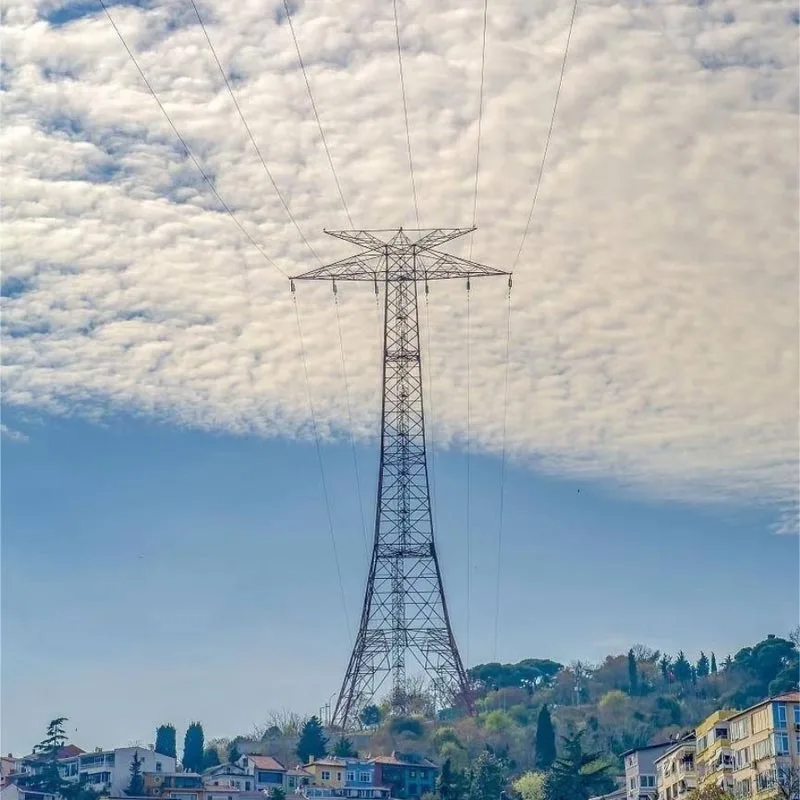

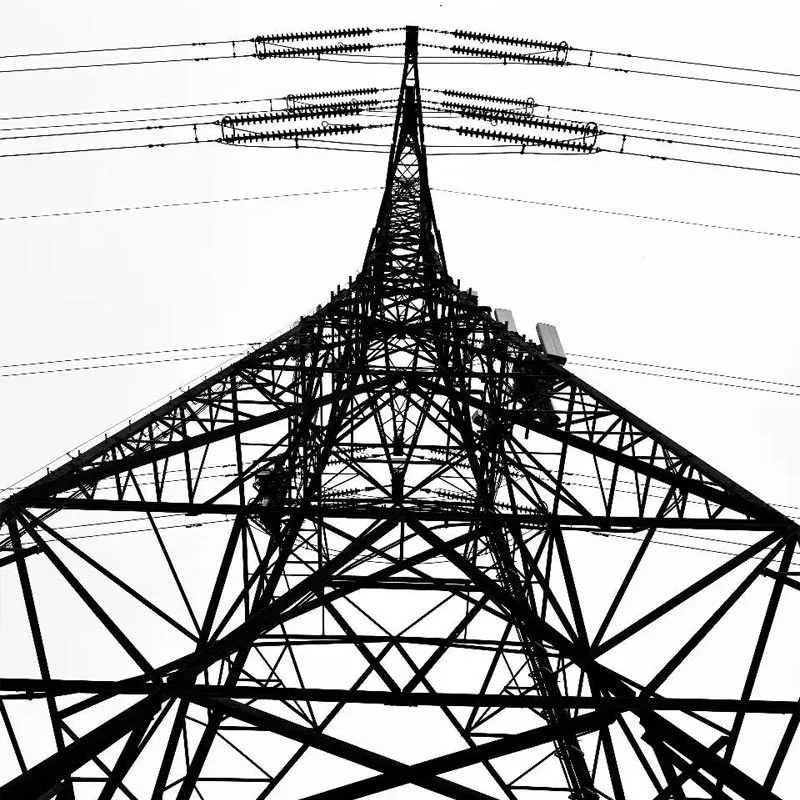

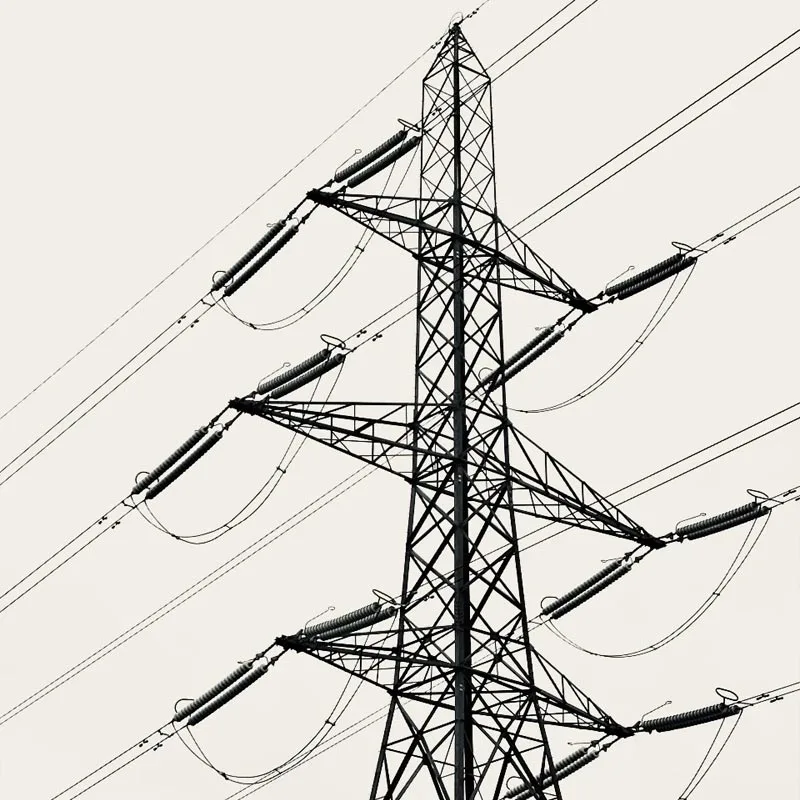

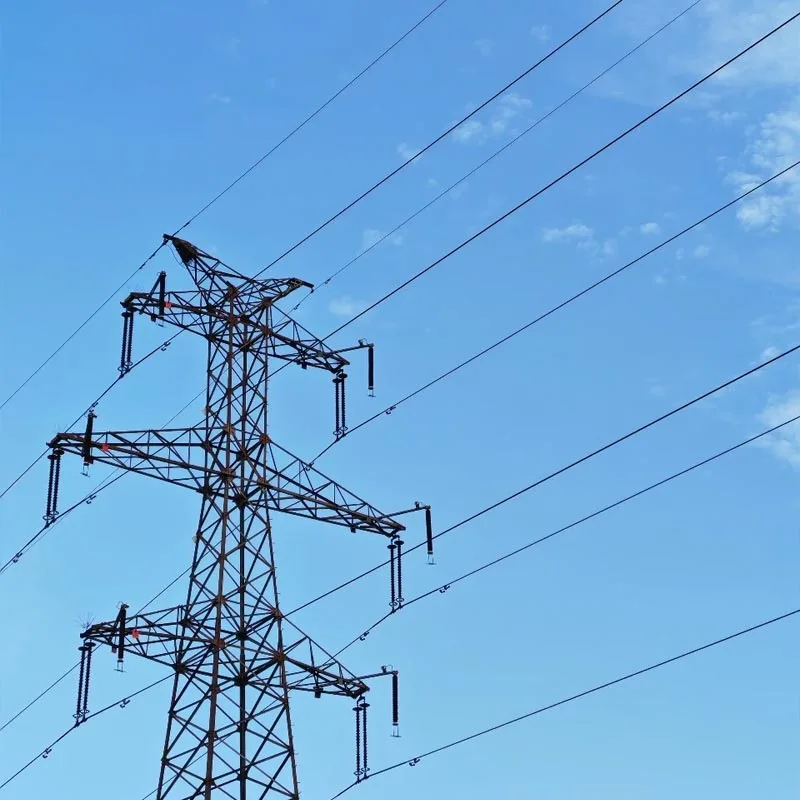

Kõrgepinge terastoru torn

Qingdao Anbang New Energy kõrgepinge terastorutorn on tuumaülekande tugiseadmed, mis integreerivad "projekteerimine-tootmine-paigaldus-teenus". Spetsiaalselt konstrueeritud 10kV-1000kV kõrgepinge jaoks, ülikõrgepinge (UHV) ja ülikõrgepinge elektriülekandeliinid, see hõlmab mitut konstruktsioonitüüpi, sealhulgas võretüüpi, ühe sambaga kitsenev tüüp ja kitsa põhjaga kombineeritud tüüp.

2022. aasta 10 parima terastorupostiga ettevõtte hulka kuulus ettevõte tugineb 20 põhipatendile, 50 000-tonnisele aastasele tootmisvõimsusele ja riikliku/tööstuse sertifikaatidele standardid nagu GB/T 2694 ja GB 50205.

Toode kasutab Q355B/Q420/Q460 klassi ülitugevat terast, millel on korrosioonivastane kuumtsinkimine, patenteeritud keevitustehnoloogia ja tugevdatud konstruktsioon.

See võib toimida stabiilselt keerulistes stsenaariumides, nagu taifuuniohtlikud alad, tugevad jäätumispiirkonnad ja piiratud linnakoridorid, pakkudes ohutu ja usaldusväärseid jõuülekandelahendusi elektri-, side-, tööstus- ja muudele valdkondadele ning on teenindanud edukalt sadu kliente kogu maailmas. Mõlemad said klientidelt kõrget kiitust.

Põhilised eelised

Patenteeritud volitused stabiilse struktuuri jaoks

Põhipatentide ainuomand, sealhulgas "Tugevdatud struktuur võimu jaoks Torni teraskomponendid" ja "Spetsiaalne keevitusseade nurkterasest torni aluse jaoks". Läbi kolmnurkse stabiilse toe disain ja aukudeta tugevdustehnoloogia, suurendatakse kandevõimet kere tugevust kahjustamata.

The keevitusseade on kohandatav terasplaatide erinevate spetsifikatsioonide positsioneerimiseks; keevisõmblused läbivad mittepurustavad testimine, tagades liigeste suure jäikuse ja minimaalse ekstsentrilisuse. Selle tuulevibratsiooni ja jäätumisvastased omadused on oluliselt parem kui traditsioonilised tooted.

Kõrge tugevus ja korrosioonikindlus pikemaks kasutuseaks

Peamised materjalid on madala sulamiga kõrgtugevast terasest. The kuumtsingitud katte paksus ei ole väiksem kui 85 μm ja suletud terastoru struktuur on efektiivne takistab vee ja tolmu kogunemine, saavutades korrosioonivastase kasutusea üle 30 aasta.

Rangelt juhitav ritv painutamine aste (≤2‰ pikkus) ja ovaalsus (≤2D/1000) tagavad kohanemisvõime karmides keskkondades, nagu kõrge soolapihustus. rannikualad ning tugev tuul ja liiv Loode-Hiinas, mille igapäevane hooldustöökoormus on vaid 1/3 traditsiooniline raudtornid.

Stsenaariumi kohandatavus optimaalse põrandapinnaga

Saadaval on mitu konstruktsioonivalikut (kitsas alus kombineeritud tüüp, üheveeruline kitsenev tüüp). Ühe toruga torni jaoks on vaja ainult ringikujulist vundamenti, mis vähendab põrandapinda rohkem üle 60% võrreldes nurga terastornidega, mis sobivad suurepäraselt linna elektrivõrgu ümberkujundamiseks, tööstusparkides ja muud koridoriga piiratud stsenaariumid.

Voolujoonelisel terastoru ristlõikel on madal tuuletakistustegur, tuulekoormuse vähendamine 30% taifuuniohtlikes piirkondades ja pika avaga lõikudel (jõe/kanjoni ristumiskohad). UHV stsenaariumide puhul a torni kõrgus võib ulatuda 130 meetrini ja torni kaal 260 tonni, mis vastab kaheahelalise võimsuse nõuetele edastamine.

Täisahela teenus tõhusaks kohaletoimetamiseks

Pakub "kohandatud disainivabriku võtmed kätte" teenuseid kohapealne kokkupanek". 50 000 ㎡ tootmisbaas tagab kiire masstootmise.

Rafineeritud vastuvõtmine ehitusskeemid, nagu kõrgtugeva nailonköie tõstmine, on paigaldustsükkel 20% lühem kui tööstusele keskmine. Pakutakse kogu protsessi tehnilist tuge, sealhulgas vundamendi projekteerimist ja komponentide kohandamist.

Rakenduse stsenaariumid

Jõuülekande väli: 110kV-1000kV UHV/ülikõrgepinge elektriülekandeliinid ja alajaama konstruktsioonid, eriti sobiv piirkondadevaheliste energiaülekande projektide jaoks Sise-Mongoolias, Guangxis ja teistes piirkondades.

Linna- ja tööstusstsenaariumid: linna elektrivõrgu uuendamine, tööstuspargi elektrijaotus, ja 10kV võimsus laadimis- ja vahetusjaamade ülekandeprojektid. Kitsapõhjaline disain vähendab maa soetamiskulusid ja kohandub tiheda hoonekompleksiga keskkondadega.

Keerulised kliimad ja maastikud: Taifuuniohtlikud rannikualad, tugeva jäätumise piirkonnad edelas Hiina, tugev tuul kiirusalad Loode-Gobis, samuti pikaajalised ülekandelõigud, nagu jõe/kanjoni ristumiskohad.

Mitme tööstusharu kohanemine: side tugijaamade tugi, raadio- ja teletornid ning eriline jõud edastusrajatised sõjaväe jaoks. Saadaval on erinevate spetsifikatsioonidega kohandatavad tornikonstruktsioonid vastavad konkreetsetele vajadustele.

Tehnilised andmed Parameetrid

Korduma kippuvad küsimused (KKK)

1. Kas kõrgepinge terastorust tornide maksumus on kõrgem kui traditsiooniliste nurkterasest tornide oma?

Esialgne tootmiskulu on veidi kõrgem, kuid terviklik maksumus on soodsam! Teras torukujuline torn on kergem (30% kaalulangus sama koormuse korral), vähendades vundamendi ehituskulusid võrra 20-40%.

Kuni 30-aastase korrosioonivastase kasutuseaga on hilisem hoolduskulu vaid 1/3 omast. traditsioonilised nurgaga terastornid. Lisaks vähendab selle kompaktne põrandapind oluliselt maa omandamise kulusid linnapiirkondades, mille tulemuseks on pikaajalisel kasutamisel palju suurem kuluefektiivsus.

2. Kuidas tagada UHV pikaajaliste projektide puhul torni stabiilsus ja ohutus?

UHV pika avaga tornid kasutavad võre tüüpi tugevdatud konstruktsioone, mille peamised materjalid on valmistatud Q460 kõrgtugevast terasest. Jõujaotus on optimeeritud 3D lõplike elementide analüüsi abil ja liitekohad fikseeritakse ristumisega topelt joonkeevitus ja äärikühendus, ekstsentrilisusega ≤3mm. Enne tarnimist 1:10 mõõtkavas mudeli tuuletunneli katsed ja viiakse läbi koormuspiirangu katsed.

Pärast kohapealset paigaldamist ultrahelivigade tuvastamine ja üldine vertikaalsus ülevaatus tehakse 1000kV UHV jõuülekande koormuse nõuete täitmise tagamiseks. Tootel on stabiilselt tegutsenud mitmes jõeüleses UHV projektis.

3. Kuidas teha igapäevast hooldust ja milline on hooldustsükkel?

Hooldus on lihtne ja mugav! Kord aastas on soovitatav läbi viia regulaarseid ülevaatusi: kontrollige poltide tihedus, kukkumistõkestussiinide tundlikkus (kui on varustuses) ja takistused torni ümber.

Korrosioonivastase katte parandamine peaks toimuma iga 5-8 aasta järel vastavalt keskkonnatingimustele. The suletud terastoru konstruktsioon hoiab ära sisemise korrosiooni, välistades vajaduse sagedaste kapitaalremontide ja vähendades oluliselt hooldustöökoormust.

4. Kas kohandatud disain on toetatud ja milline on tarnetsükkel?

Täisstsenaariumi kohandamine on saadaval! Torni konstruktsiooni saab kohandada vastavalt pingetasemele, koormusele nõuded, maastik ja kliima, põrandapinna piirangud ja muud parameetrid.

Standardi tarnetsükkel tooted on 15-30 päeva; suurte UHV-tornide või kohandatud toodete puhul saab tsüklit projektipõhiselt kokku leppida skaala. Ettevõtte aastane tootmisvõimsus 50 000 tonni tagab kiire masstootmise ja tarne.
