Kohandatud kaabliterminali tarnija

Qingdao Anbangi uus energiaomab sügavaid teadmisi kogu teraskonstruktsioonide tööstusahelas. 35kV kuni 220kV võrguprojektide, uute energiaintegratsiooniprojektide ning linna- ja maapiirkondade võrgu renoveerimise jaoks kohandame ja arendame välja terve seeria integreeritud nurkterasest ja terastorust kaabliterminali torne. Valige oma tootjaks meid ja hankige oma uuele projektile hinnapakkumine!

Mis on kaablilõksutorn?

Kaabli otsatornid on peamised üleminekustruktuurid, mis ühendavad kõrgepinge ülekande õhuliine maakaablisüsteemidega.

Olles toitevõrgu lõpus teraskonstruktsioonide põhiseadmetena, täidavad nad mitmeid funktsioone, sealhulgas ühepoolse juhtme pingutusankurdamine, kaabliklemmide paigaldamine, liigpingepiiriku kasutuselevõtt, liiniisolatsiooni üleminek ja elektriohutusisolatsioon.

Need on kriitilised seadmed alajaamadele juurdepääsuks, linna õhuvõrkude muundamiseks maa-alusteks liinideks ja uute energiaelektrijaamade võrku integreerimiseks.

Need tornid sisaldavad tugevdatud konstruktsiooni mehaanika disaini, integreeritud elektriohutuse paigutust ja rannikuala ilmastikukindlaid korrosioonivastaseid süsteeme. Need käsitlevad traditsioonilisi terminalitornide probleeme, nagu suur maa hõivatus, ebapiisav pingete koondamine, piiratud kasutus- ja hooldusruum ning halb keskkonnaga kohanemisvõime.

Meie lahendused pakuvad laiaulatuslikke uuendusi mehaanilise kandevõime, elektriisolatsiooni, koha kohanemisvõime ja pikaajalise vastupidavuse osas, pakkudes suure töökindlusega integreeritud lahendusi elektrivõrgu lõpplülide jaoks.

Tootekategooriad

1. Terasest monopoolne kaabliotsatorn

Kavandatud ühe sambaga terastoru konstruktsiooniga, kasutades põhimaterjalina Q355B ülitugevaid terastorusid. Üldine disain on lihtne ja võtab minimaalselt ruumi, sobib kompaktsetele linnapiirkondadele ja kõrgete maastikunõuetega stsenaariumidele.

Torni kõrgust saab kohandada vastavalt vajadusele (8m-25m), sobib 35kV-110kV pingetasemetele, pakkudes eeliseid kõrge tuulekoormuse takistuse, mugava paigalduse ning tõhusa töö ja hoolduse eelisteks.

Sellel on integreeritud klemmi paigaldusplatvorm ja piksekaitse maandussüsteem koos korrosioonikaitsega, kasutades kuumtsinkimist ja suletud katmistehnoloogiat.

Seda saab laialdaselt kasutada linnade haljasaladel, alajaamade piirete sees, tööstusparkides ja muudes kitsastes kohtades, tasakaalustades praktilisuse ja esteetika, vähendades oluliselt koha valiku raskusi.

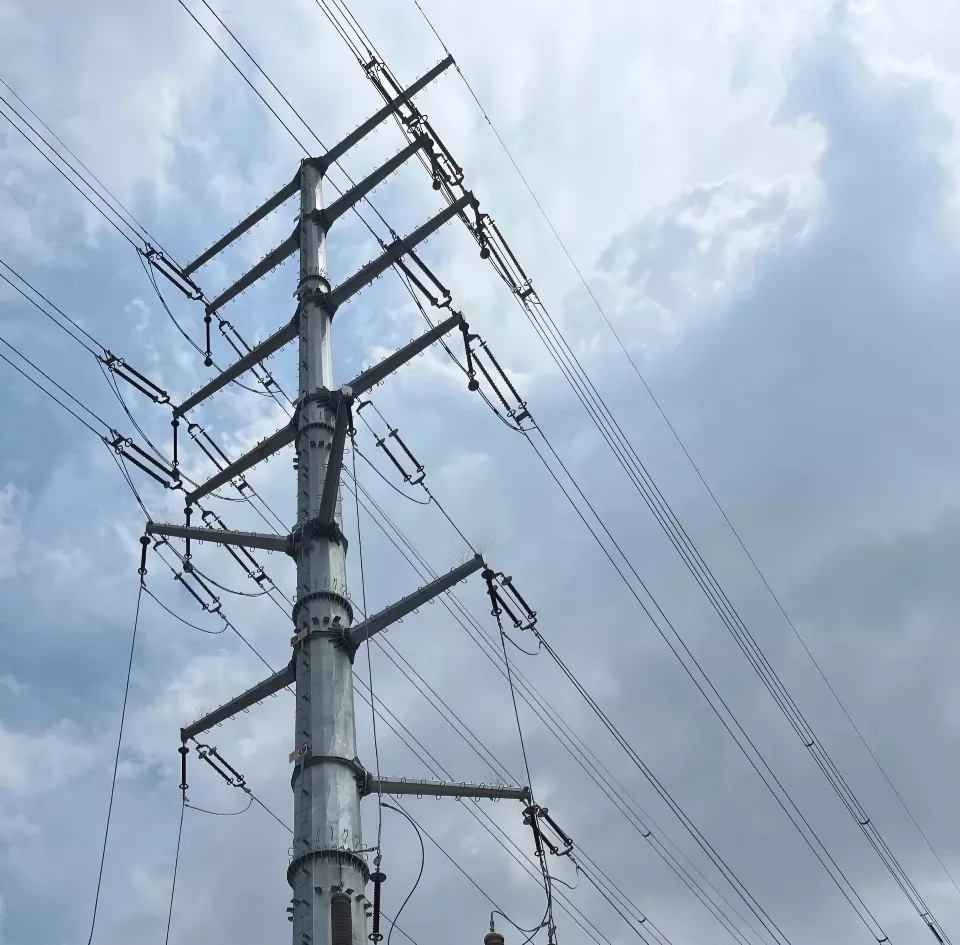

2. Mitmeahelalise kaabli tõusutoru poolus

Spetsiaalselt ette nähtud mitmeahelalise kaabli tõusutoru nõuetele, toetades samaaegselt 2-4 ahelat, sobib 110kV-220kV kõrgepinge tasemetele. See kasutab modulaarset poststruktuuri, mis ühendab kaabliklemmide kinnituse, juhtme ülemineku ja elektrilise ohutuse isolatsiooni funktsioonid.

Pool on optimeeritud pinge jaotamiseks ja talub mitme vooluahela tasakaalustamata pinget, millel on mitu reserveeritud klemmide kinnituspunkti ja hooldusplatvorme.

Mitmeahelalise kaabli tõusutoru poolussobib mitmeahelalise võrgu integreerimiseks uutes energiaelektrijaamades ja linnajaotusvõrgu laiendamiseks, välistades vajaduse ehitada mitut üheahelalist rajatist, tõhustades projekti maakasutuse ja ehituskulusid, saavutades tsentraliseeritud halduse ja mitmeahelaliste liinide tõhusa hoolduse.

3. Pukk-tüüpi kaabliotsatorn

Võetakse kasutusele kahesambaline pukk-struktuur kohandatava ulatusega (10m-30m), mis sobib 110kV-220kV pingetasemetele, pakkudes tugevat kandevõimet ja piisavat elektrilist ohutuskaugust. Kasutatakse peamiselt suure võimsusega kaabliklemmide paigaldamiseks ja üleminekusõlmedeks kaugõhuliinide ja maakaablite vahel.

Pukk-risttalal on mitu reserveeritud kinnituspunkti, mis on võimelised toetama samaaegselt mitut kaabliklemmide ja piirikute komplekti, mis sobivad suuremahuliste projektide jaoks alajaamade pistikupesadeks ja piirkonnaüleste liinide terminalide ühendusteks.

Sellel on suurepärane struktuurne stabiilsus, see talub äärmuslikke ilmastikukoormusi, vastab riigivõrgu ja lõunavõrgu suurte elektrivõrguprojektide aktsepteerimisstandarditele ning sobib suure koormuse ja suure töökindlusega jõuülekande vajadustele.

4. 132kV ülemineku ülekandetorn

Eritellimusel konstrueeritud 132 kV pingetasemete jaoks, keskendudes üleminekule õhuliinide ja maakaablite vahel, integreerides terminali ja ülekandetorni kaks funktsiooni. See tegeleb kaabliklemmide paigaldamise, isolatsiooni üleminekuga ning saab ka ankurdada pingutatud juhte ja suunata liini ümber.

Tornis kasutatakse nurgaga terasvõre või terastoru kombineeritud konstruktsiooni, millel on piisav pingete koondamine ja mis vastab DL/T energiatööstuse standarditele. Korrosioonivastane süsteem on spetsiaalselt optimeeritud erinevate piirkondlike stsenaariumide jaoks ning seda saab laialdaselt rakendada 132 kV uue energiavõrgu integreerimiseks, linna- ja maapiirkondade võrgu renoveerimiseks ning tööstuspargi jaoks mõeldud liinide üleminekuks, tagades sujuva ülemineku ja ohutu ülekande, tasakaalustades universaalsust ja spetsiaalset kohandamist.

Põhilised tugevused

1. Eriline struktuur

Erinevalt tavapäraste ülekandetornide kahesuunalisest tasakaalustatud jõukonstruktsioonist on Anbangi kaabliklemmi tornid eranditult tugevdatud ühesuunalise ülisuure tasakaalustamata pinge saavutamiseks.

Torni korpuse peamised materjalid, tornijalad ja äärikusõlmed on kõik krüptitud, paksendatud ja optimeeritud ning ümbermineku- ja väändumisvastane jõudlus ületab palju üldisi pingekindlate tornide standardeid.

Põhiline kandevõime on reserveeritud koondamiseks ja kohandub DL/T energiatööstuse spetsifikatsioonidega, mis talub äärmuslikke tuuli, jäätumist ja seismilisi koormusi, väldib varjatud ohte, mis tulenevad terminaliliini lahtiühendamisest ja torni nihkest konstruktsiooni algpõhjusest ning tagavad elektrivõrgu lõpplüli pikaajalise stabiilse töö.

2. Integreeritud platvormi disain

Meie kaabliotsatornil on sisseehitatud standardne platvorm kaabliotsmete, liigpingepiirikute ja sisseviigu üleminekuklambrite paigaldamiseks. See disain ühendab traditsioonilised eraldiseisvad otsmikustruktuurid, kinnitusklambrid ja maandussüsteemid üheks ühtseks tornistruktuuriks.

See projekt välistab vajaduse täiendavate tsiviilehituslike tugistruktuuride ehitamiseks, vähendades seeläbi nõutavat maapinna jalajälge ning minimeerides ehitusprotseduure ja materjalikulu.

Lisaks sisaldab see integreeritud platvormi konstruktsioon spetsiaalseid juurdepääsuteid operatsioonide ja hoolduse jaoks ning ohutuskaitsevahendeid. See hõlbustab mugavat seadmete paigaldamist, rutiinseid ülevaatusi ja erakorralisi remonditöid, vähendades lõpuks nii projekti üldisi kapitalikulusid kui ka pikaajalisi tegevus- ja hoolduskulusid.

3. Ilmastikukindlus ja korrosioonivastane süsteem

Torni põhikonstruktsioon on valmistatud Q355B kõrgtugevast madala legeeritud terasest, kasutades kahekihilist kaitseprotsessi, mis ühendab kuumtsinkimise ja suletud korrosioonivastase kattega.

Katte paksuse ja korrosioonivastase koostise on Anbang spetsiaalselt optimeerinud, et need taluksid rannikualade karme keskkonnatingimusi – mida iseloomustab kõrge soolapihustus, kõrge õhuniiskus ja tugev meretuul –, tagades tugeva vastupidavuse soolade korrosiooni, oksüdatsiooni ja happe-aluse vananemise vastu.

Kõik konstruktsioonipoldid ja äärikud läbivad sarnase korrosioonivastase tihendustöötluse, tagades kavandatud kasutusea üle 30 aasta.

Partnerlus Anbangiga aitab minimeerida teie projekti tulevase uuesti katmise ja komponentide asendamise sagedust, tagades samal ajal täieliku kohanemisvõime paljude väga söövitavate keskkondadega, sealhulgas sisemaa mägipiirkondade, rannikuäärsete loodete ja tööstusparkidega.

4. Kitsapõhjaline, kerge kohandamine

Lahendades kitsaste koridoride, nappide maaressursside ja linna elektrivõrkude tiheda ümbritseva arhitektuuriga seotud väljakutseid, oleme kasutusele võtnud rea kitsapõhjalisi kompaktseid terminalitorne.

Sellel tooteseerial on optimeeritud tornialuse mõõtmed ja tuulekindlad konstruktsioonid, mille tulemuseks on väiksem jalajälg ja väiksem tuulepoolne ristlõige.

Kuigi see terminalitornide seeria vastab täielikult kõikidele konstruktsioonikoormuse nõuetele ja elektrilise ohutuskauguse standarditele, pakub see terminalitornide seeria paindlikku kohanemisvõimet erinevate linnakeskkondadega, sealhulgas roheliste vööndite, alajaamade ümbermõõtudega ja uute energiarajatiste äärealadega. Need pakuvad praktilist lahendust raskustele, mis sageli tekivad terminalitornide paigutamisel linna elektrivõrgu moderniseerimise projektide käigus.

5. Paindlik kohandamine kõigil pingetasemetel

Meie tooteportfell hõlmab kõiki peamisi kõrgepingeklasse – sealhulgas 35 kV, 110 kV ja 220 kV – ning toetab erinevate konstruktsioonilahenduste kohandamist, nagu nurkterasest võretornid, ühe sambaga torukujulised terastornid ja mitmeahelalised komposiittornid.

Torni kõrgust, põikõla konfiguratsiooni, isolaatori kinnitusparameetreid, maandussüsteeme ja piksekaitse seadistusi saab kohandada vastavalt konkreetsetele nõuetele.

Suudame rahuldada erinevate inseneriprojektide vajadusi – alates soojuselektrivõrgu integreerimisest ja taastuvenergia ülekandest (tuule- ja päikeseenergia) kuni linna- ja maapiirkondade jaotusvõrgu laiendamiseni ning piirkondadevaheliste liiniterminaliühendusteni – pakume kõikehõlmavaid, ühekordselt kohandatud tarnelahendusi.
