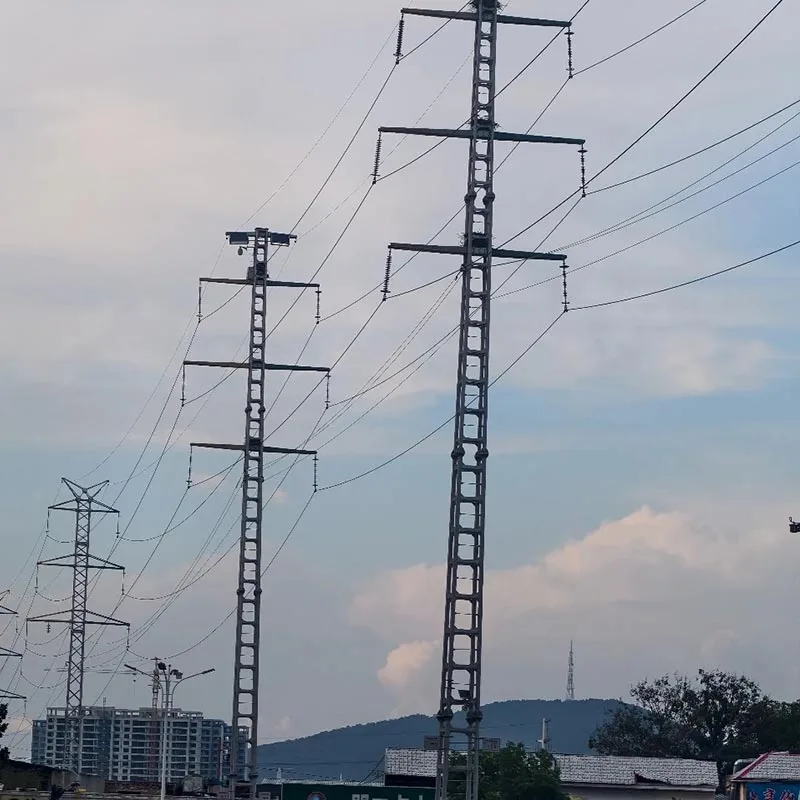

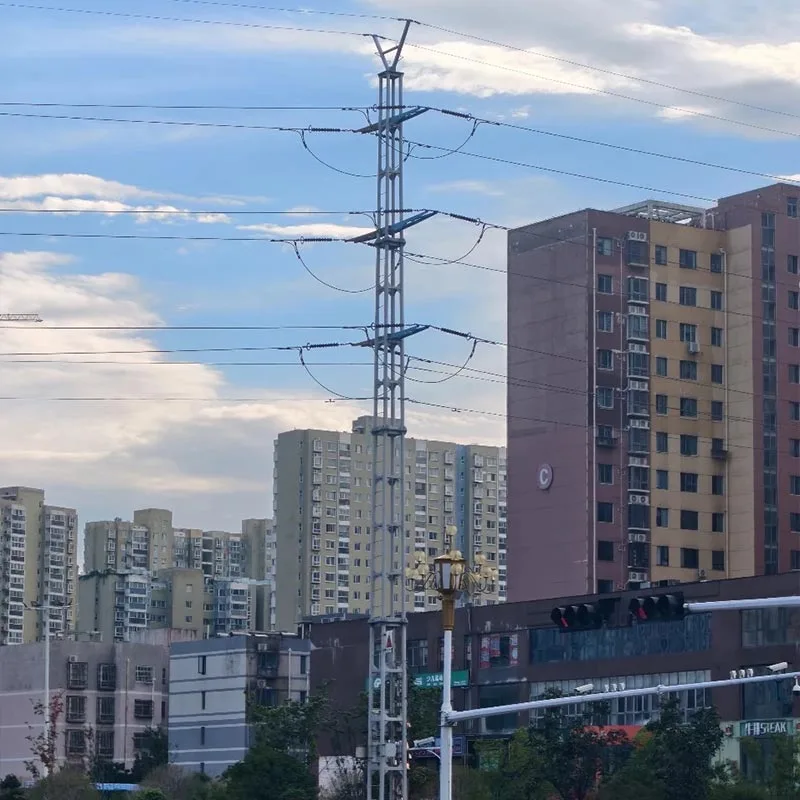

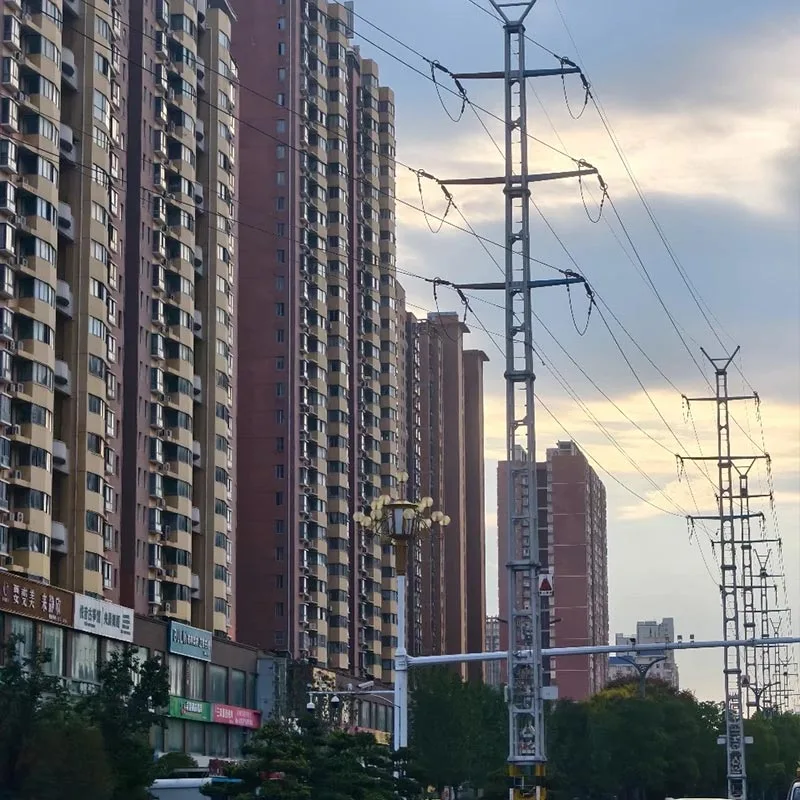

Terasest monopoolne kaabliotsatorn

Qingdao Anbang New Energy toodetud terasest monopoolse kaabli otsatornid on valmistatud hoolikalt valitud materjalidest Q235B/Q355B kvaliteetsest terasest ja kõrgekvaliteedilisest kuumtsinkimise korrosioonivastasest protsessist.

Need on võtmetähtsusega seadmed töökindlate ühenduste saavutamiseks õhuliinide ja maakaablite vahel jõuülekandes süsteemid.

Kasutades täielikku protsessi kvaliteedikontrolli oma tehases, on toodetel struktuurne stabiilsus, suurepärane mehaaniline jõudlus, korrosioonikindlus, vastupidavus ja paigaldamise lihtsus.

Nad suudavad kohaneda mitmesugustega energeetika stsenaariume ja toetada mitme spetsifikatsiooni kohandatavat tootmist.

Pakume klientidele a ühtne lahendus, mis ühendab disaini ja teadus- ja arendustegevuse, tootmise, kohapealse paigaldamise ning kasutamise ja hoolduse teenuseid.

Meie tooteid kasutatakse laialdaselt kodumaistes kõrgepinge ülekandevõrkudes, munitsipaalelektrijaamades, tööstuspargi toiteallikas ja muud olulised projektid, mis tagavad tõhusalt ohutu ülekande ja stabiilse edastamise elekter, pakkudes tugevat tuge elektrivõrgu tõhusaks ja usaldusväärseks toimimiseks.

Põhilised tugevused

Tehase otsetarne

Oma 50 000 ruutmeetrit kaasaegset tootmisbaasi, aastane toodang rohkem kui 50 000 tonni erinevaid võimsusega teraskomponente, toormaterjalist valmistatud terasest ühe sambaga kaabliotsatorn hankimine, terase lõikamine, keevitamine ja vormimine kuni kuumtsinkimise korrosioonitõrjeks.

Kogu sõltumatuse protsess kontroll, allhanke andmisest keeldumine, iga terasest ühe sambaga kaabliotsa torni on selle tagamiseks rangelt testitud ühtsed spetsifikatsioonid, stabiilne jõudlus, vähendavad oluliselt vahepealsete linkide kulusid, kulutõhusad tarnimine ja erinevate energiaprojektide hulgihankevajaduste rahuldamine.

Super korrosioonivastane

Kõrgetasemelise kuumtsinkimise protsessi kasutuselevõtt, tsingikihi paksus ≥ 85μm, ületades tunduvalt riikliku standardi nõudeid.

Tsingi-raua sulami kiht on kombineeritud metallurgiaga terasmaatriksi nakke on äärmiselt tugev, ei ole kerge maha kukkuda, ei roosteta, talub tõhusalt rannikut soolapihustus, kõrge temperatuuriga niiskus, tööstuslik korrosioon ja muu keeruline keskkonnaerosioon.

Tavalises keskkonna korrosioonivastane eluiga üle 30 aasta, vähendab oluliselt kogu elutsükli hoolduskulusid terasest ühe sambaga kaabli otsmistornid.

Ohutus ja töökindlus

kõrgtugeva terase valik pärast täppiskeevitamist ja vormimist protsessi, keevisõmblus on täis ja ühtlane, ilma vigadeta, tuuletakistuse tase on ≥ 12, ümberminek koefitsient on ≥ 1,5.

Alumise ääriku ja jäikusplaadi tugevduskonstruktsioon, kandevõime on tugev, saab toetavad stabiilselt kaabli otsapead, piksepiirikud ja muud seadmed, kohanduvad kõrgepinge ja ülikõrgepinge jõuülekanne ja hoiab ära terasest ühe sambaga kaabli otsa deformatsiooni ja mahakandmist äärmusliku ilmastiku või seadmete koormusest põhjustatud tornid, et tagada jõuülekande ohutus.

Paindlik kohandamine ja lai kohandamine

Vastavalt pingetasemele, ülekandevõimsusele ja paigaldusele energeetika stsenaariumid, erineva kõrguse, toru läbimõõduga terasest ühe sambaga kaabliotsa tornid Seina paksust saab kohandada erinevatele pingetasemetele, näiteks 110KV ja 220KV.

Seda saab rakendada erinevad stsenaariumid, nagu linna põhimaanteed, tööstuspargid, maanteede ääres ja sildade ümbruses ning samal ajal toetavad OPGW optiliste kaablite, seireseadmete ja muude funktsioonide integreerimist, et rahuldada erinevat võimsust edastamist toetavad vajadused.

Kompaktne jalajälg ja mugav konstruktsioon

Võrreldes traditsiooniliste ülekandetornidega, terasest ühe sambaga kaabel lõpptornid on kompaktse konstruktsiooni ja väikese jalajäljega, vaid umbes 1/3 pindalast hõivavad traditsioonilised tornid.

Varraste kokkupandav tootmine ja kohapealne paigaldamine ei nõua keerulisi torni kokkupaneku protsesse, mis võib oluliselt lühendada ehitusperioodi, parandada ehituse tõhusust ja vähendada ehituskulusid.

Kuidas toode töötab

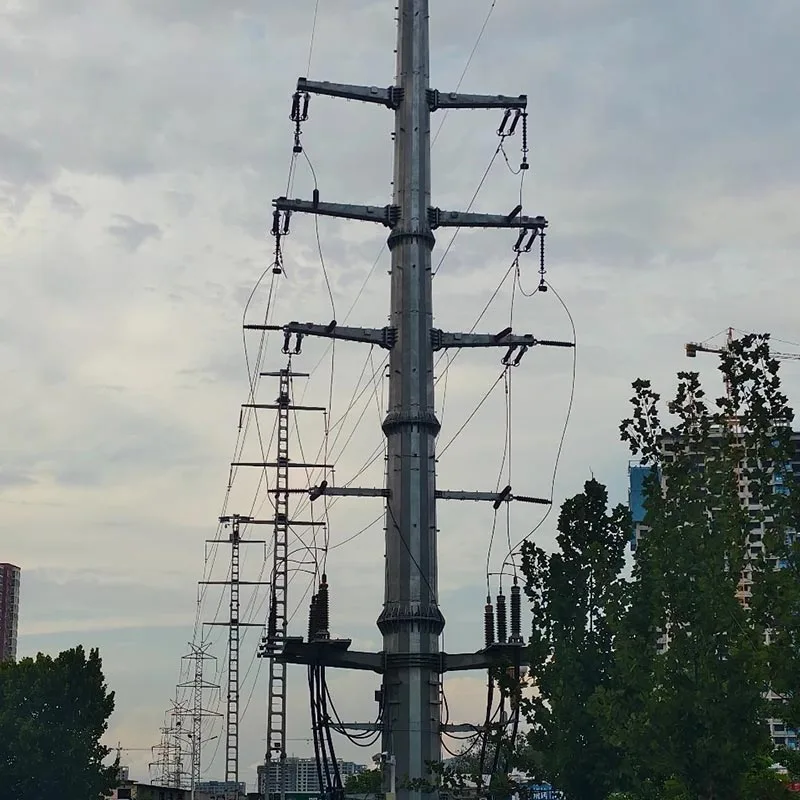

Jõuülekandesüsteemi peamise ühendusseadmena on terasest ühe sambaga kaabli põhiroll otsatorn on tagada õhuliinide ja kaabelliinide vaheline ohutu ühendus ja voolu muundamine ning selle tööpõhimõte keerleb jõuülekande stabiilsuse ja ohutuse ümber.

Esiteks on terasest ühe sambaga kaabliotsa torn põhja kaudu kindlalt maaga ühendatud fikseeritud vundamendile, ehitatakse stabiilne tugiplatvorm ja paigaldatakse kaabli otsakronstein torni määratud asukoht.

Teiseks on isolatsiooni tugijuhtmete kaudu maakaabel ja õhuliin täpselt ühendatud et saavutada voolu sujuv ülekanne kaablist õhuliinile või õhuliinist õhuliinile kaablit ja samal ajal kandma kaabli ja õhujuhtme vahelist pinget, tagama, et juhe püsiks ohutusse kaugusesse maapinnast ja muudest objektidest ning vältida võimalikke ohutusriske, nagu vooluleke ja lühis.

Lisaks võivad terasest ühe sambaga kaabliotsatornid tõhusalt kaitsta kaabliotsteid, välku piirikud ja muud seadmed peavad vastu välistele keskkonnamõjudele nagu tuul ja vihm, välk, korrosioon, jne, tagavad jõuülekandeprotsessi stabiilsuse ja tõhususe ning pakuvad seifile põhituge elektrisüsteemi toimimine.

Meie teenused

Disaini konsultatsioon

Professionaalne ja tehniline meeskond ühendab pingetaseme, ülekandenõuded ja Paigaldusstsenaariumid energeetika, et pakkuda terasest ühe sambaga kaabli lõpp-torni valik, koormus arvutus ja konstruktsiooni optimeerimise projekt.

Väljastada riigi tegelikele vajadustele vastavad skeemi joonised standard ja projekt, aidates klientidel vältida projekteerimisriske, optimeerida ehituskulusid ja tagada, et terasest ühe sambaga kaabliotsa torn on kohandatud üldise energiaprojektiga.

Kohandatud tootmine

Tuginedes oma tehasele, toetab see masstootmist ja isikupärastatud kohandamist terasest ühe sambaga kaabli otsatornid, kontrollib rangelt tootmistsüklit.

Saame kohandada materjale, spetsifikatsioonid ja protsessid vastavalt kliendi vajadustele, kohandada erinevate pingetasemete kasutusvajadustega ja erinevaid stsenaariume ning tagada õigeaegne kohaletoimetamine ja kvaliteedistandardid.

Paigaldusjuhend

Pakkuge kohapeal tehnilisi paigaldusjuhiseid ja personalikoolitust, abistage kliente vundamendi ehituse lõpetamine, varraste tõstmine, seadmete paigaldus ja terasest kasutuselevõtt ühe sambaga kaabliotsa tornid.

Standardiseerige paigaldusprotsess, tagage stabiilne ja nõuetele vastavus paigaldus, lahendada paigaldusprotsessis mitmesuguseid tehnilisi probleeme ja parandada ehituse efektiivsust.

Müügijärgne garantii

72-tunnine kiirreageerimismehhanism, pakkuge regulaarset kontrolli, hooldust, rikete parandamist teenused, mitte-keemiliste kahjustatud osade tasuta asendamine terasest ühe kolonniga kaabli garantiiajal lõpptornid.

Pakume elukestvat tehnilist tuge, seadmete varjatud ohtude õigeaegset uurimist jõuülekande protsessi ja leevendada klientide muresid.

Ühekordne peatöövõtt

See võib tegeleda terasest üksikute projekteerimise, tootmise, paigaldamise ja hooldamisega kolonni kaabliotsa torni peatöövõtu teenused, integreerida tootmine, ehitus ja järelmüük ressursse, lihtsustada projektiprotsessi, vähendada klientide terviklikke hanke- ja halduskulusid ning tagada energiaprojektide tõhus edendamine ja sujuv elluviimine.

Tõelised juhtumid

Qingdao lääneranniku uue piirkonna 220KV toitetoetusprojekt

Tarnitakse üle 30 terasest monopoolse kaabli otsmistorni selle projekti jaoks sobib 220KV kõrgepinge jõuülekande nõuetele. Rannikusoola pihusti jaoks keskkonda, rakendati paksu tsinkkihi korrosioonivastast töötlust ja OPGW optilise kaabli funktsionaalsust integreeritud.

Pärast paigaldamist pidasid tornid ilma deformatsioonita vastu mitmele tugevale vihmale ja tugevale tuulele või rooste. Seadmed töötasid stabiilselt, saavutades tõhusalt ohutu ühenduse õhuliinide ja kaablite vahel, ja pälvis võimuorganite kõrge tunnustuse.

Elektrienergia ümberpaigutamise projekt Shandongi kiirtee teatud lõigul

Kohandatud 15 terasest monopoolne kaabli ots tornid 110KV elektriliini ümberpaigutamiseks, mis sobivad kiirtee äärsete kitsaste maa-alade jaoks.

Koos kompaktse jalajälje ja lihtsa ehituse eelised lühenes oluliselt ehitusperioodi, tagades et kiirtee ehitus ja jõuülekanne ei mõjutanud üksteist.

Pärast kolmeaastast kasutamist teras monopoolsed kaabliotsa tornid on näidanud stabiilset jõudlust ilma seadmete riketeta.

Jinani tööstuspargi elektrienergia uuendamise projekt

Tarnitakse üle 80 terasest monopooluselise kaabli otsatorni, mis sobivad pargi tööstuslikud jõuülekande nõuded.

Spetsifikatsioonid kohandati pargi andmete põhjal pingetase ja seadmete paigutus, integreerides seire- ja piksekaitseseadmed ohutu toite tagamiseks edastus ja seadmete reaalajas jälgimine. See toetas tööstuspargi elektrisüsteemi uuendamist ja tagas ettevõtetele stabiilse elektrivarustuse.

Ningbo Yinzhou majandusarengu tsooni elektrienergia toetamise projekt

Kohandatud 4 kaheahelaline terasest monopoolne kaabel selle projekti jaoks mõeldud lõpptornid, mis sobivad 110 KV elektriliini paigaldamise nõuetele, ühendatud kõrgetasemeline kuumtsinkimisprotsess tööstuspargi keerulise korrodeeriva keskkonna jaoks.

Pärast paigaldusel saavutasid tornid tõhusalt ühenduse õhuliinide ja kaablite vahel, tagades ohutu elektrivarustus arendustsooni ettevõtetele ja elanikele, pälvides projektiga täieliku tunnustuse peod.
