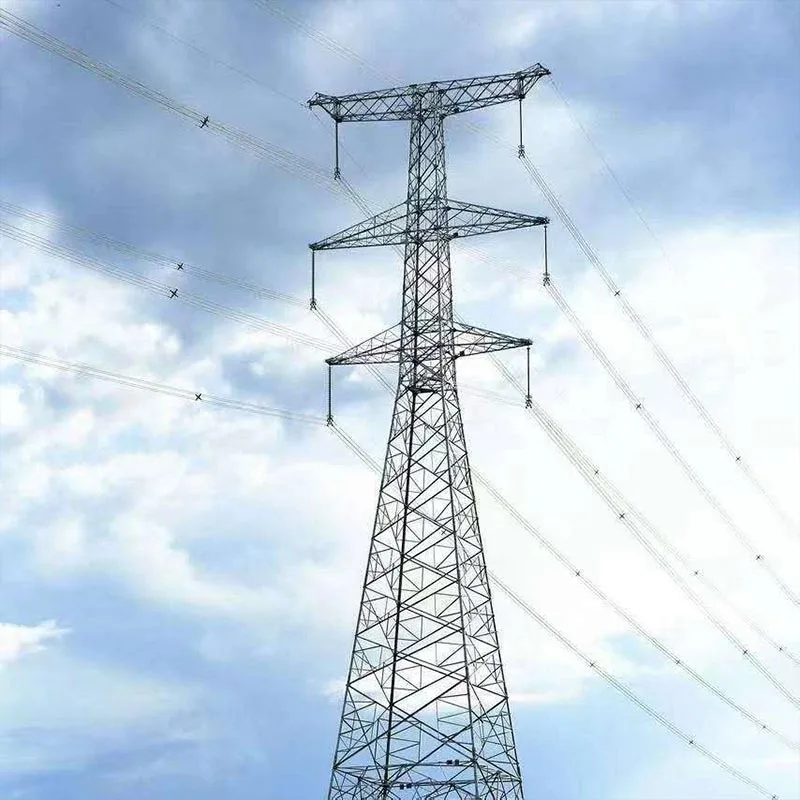

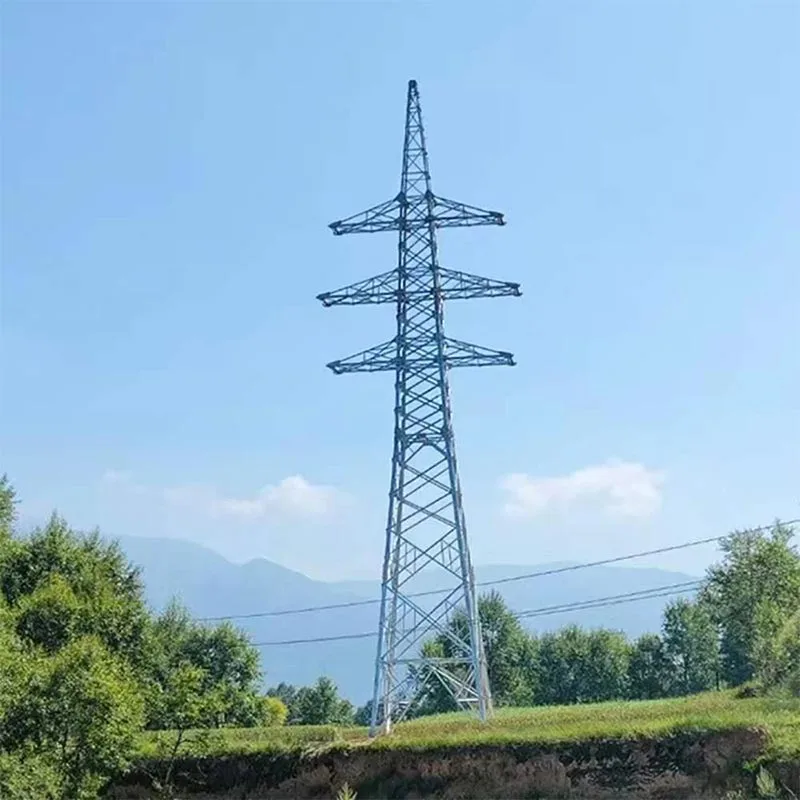

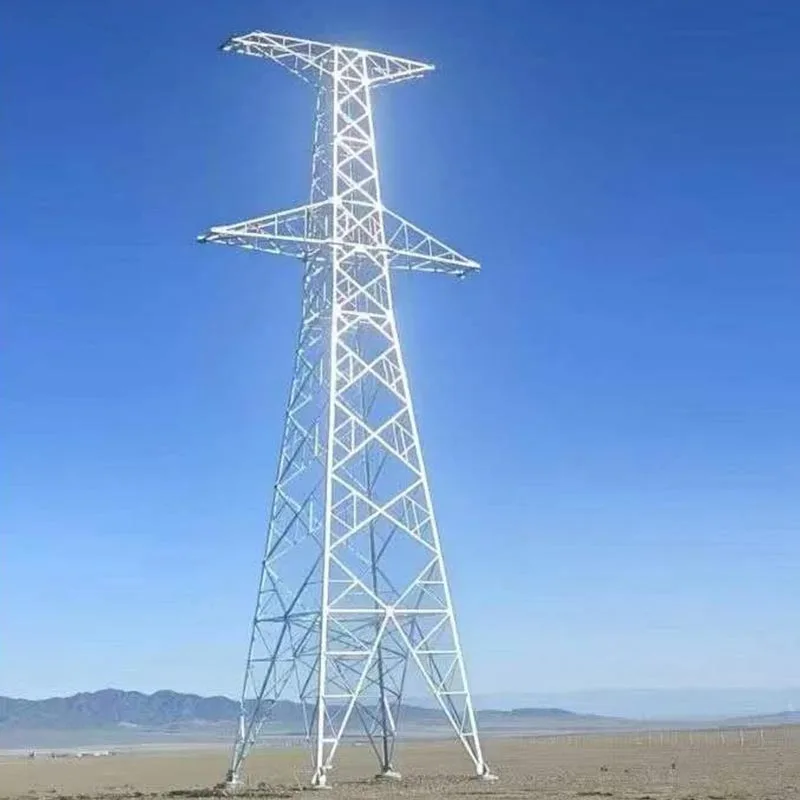

132kV tsingitud nurkterasest ülekandetorn

Industrialiseerumise ja linnastumise kiire arenguga on nõudlus stabiilse ja tõhusa keskmise-kõrge pinge jõuülekanne suureneb ja 132kV elektrivõrgud on muutunud piirkondliku toiteallika selgrooks tõttu nende tasakaalustatud ülekandevõimsus ja maksumus. Anbang on Hiina tootja, kes saab teiega teie uue projekti jaoks koostööd teha.

132kV jõuülekande võtmekandjana on 132kV tsingitud nurkterasest ülekandetornid määrab otseselt elektrivõrgu ohutuse ja töökindluse. Erinevat tüüpi ülekandetornide hulgas tsingitud nurga terastorne kasutatakse laialdaselt nende standardse tootmise, madalate kulude ja tugeva kohanemisvõime tõttu keeruline maastikud, nagu mäed ja rannikud.

Kuumtsinkimisprotsess lahendab tõhusalt korrosiooniprobleemi terasest struktuure karmides keskkondades, pikendades kasutusiga.

Toote eelis

1. Struktuuri tugevus ja stabiilsus

Meie 132kV tsingitud nurkterasest ülekandetorn on valmistatud kvaliteetsest nurkterasest (nt Q235, Q345, Q425), millel on suurepärane tõmbe-, surve- ja painutusvõime. vastupanu.

Võre sõrestiku struktuur on kerge, kuid väga jäik, talub tõhusalt tugevaid tuuli, jääkatte, maavärinad ja muud äärmuslikud koormused.

Kavandatud vastavalt rahvusvahelistele ja riiklikele standarditele, pakkudes kõrget ohutus koondamine ja pikaajaline töökindlus.

2. Kuumtsinkimise korrosioonivastane jõudlus

Kasutab kuumtsinkimisprotsessi, moodustades tiheda tsingi-raua sulamist kihi, millel on tugev nakkumine igakülgseks kasutamiseks korrosioon kaitse.

Silmapaistev ilmastikukindlus tagab 30–50 aasta pikkuse kasutusea isegi karmides keskkondades nagu rannikuäärne soolaprits, tööstusreostus, happevihmad ja platoopiirkonnad.

Madalad hoolduskulud, peaaegu ei vaja ülevärvimist ajal töö, vähendades oluliselt hilisemaid hoolduskulusid.

3. Ökonoomne ja mugav ehitus

Tehase eelvalmistamine ja kohapealne poltide kokkupanek võimaldavad kiiret ehitamist, lühikest projektiperioodi ja vähest tööjõudu kulu.

Standardseid komponente on lihtne transportida, töödelda ja asendada; kahjustatud osi saab parandada individuaalselt.

Optimeeritud üldkulu mõõduka alginvesteeringu ja ülipika kasutuseaga.

4. Keskkonnasõbralik ja usaldusväärne kvaliteet

Terasmaterjal on 100% taaskasutatav, roheline ja keskkonnasõbralik. Täielikud kvaliteedisertifikaadid, mis vastavad ISO standardile 9001 ja rahvusvahelised jõuülekandestandardid.

Stabiilne jõudlus, sobib pikamaa- ja kõrge töökindlus elektrivõrgu projektid.

Parameeter

Projekti juhtumid

Bangladeshi riikliku võrgu uuendamine G-to-G (Niamatpur-Rohonpur Line)

Asukoht: Rajshahi piirkond, Bangladesh

Põhiomadused:
● Kõrge õhuniiskus, tugev vihm, tööstuslik korrosioon
● täielik poltidega koost; tehase eelmontaaži test
● Leevendatud elektripuudus Rajshahi linnas

Myanmari 132kV Yangon-Mandalay võrgu tugevdamine

Asukoht: Yangon, Mandalay, Myanmar (2018–2023)

Põhiomadused:
● Troopiline vihmamets, vihmasadu, termiidid ja korrosioon
● Tsingimine vastab ASTM A123 nõuetele
● Suurem võrguvõimsus tööstuspiirkondades

Meie teenus

1. Kohandatud disaini- ja inseneriteenus

Professionaalne disain vastavalt IEC, ANSI, AS/NZS, GB või kohaliku võrgu standardile

Kohandatud torni tüüp: vedrustus, pinge, nurk, klemm, ülekandetorn

Maastikule kohandatud disain: mägi, tasandik, rannik, kõrb, kõrgmäestik on tuule kiirus, jää paksus, seismiline intensiivsuse ja silmuse konfiguratsiooni kohandamine

Täielik projekteerimisjooniste, arvutusaruannete ja vundamendi komplekt disain

2. Täpne tootmine ja kvaliteedikontroll

Tooraine kontroll (Q345/Q420 ülitugev nurkteras)
CNC lõikamine, puurimine, painutamine ja kokkupanek

Standardne kuumtsinkimine pikaajaliseks korrosioonivastaseks kaitseks

Täielik protsess kvaliteedikontroll: mõõtmete, mehaanilise, tsinkkatte paksuse test ISO 9001 sertifitseeritud tootmissüsteem

3. Pakendamine ja ohutu transport

Standardne terasalustega ekspordipakend

Komponentide klassifikatsioon ja selge identifitseerimine
Konteinerite laadimine optimeerimine transpordikahjude vähendamiseks

Uksest sadamasse / uksest ukseni logistika tugi.

4. Kohapealne paigaldamine ja tehnilised juhised

Professionaalne tehniline meeskond kohapealse paigaldusjuhendi jaoks

Paigaldusjuhend, ehitusskeem ja ohutus operatsioonikoolitus

Poltide pöördemomendi järelevalve ja torni püstitamise tugi

Kaug-reaalajas tehniline tugi

5. Testimine, ülevaatus ja sertifitseerimine

Tehase kontroll enne saatmist

Saadaval on kolmanda osapoole kontroll: SGS, BV, Intertek

Täielik sertifikaat: materjali sertifikaat, galvaniseerimise katsearuanne, mehaanilise katse aruanne

Vastuvõtmise tugi omanikule ja konsultandile

6. Müügijärgne ja eluaegne teenindus

Kiire reageerimine paigaldus- ja tööprobleemidele

Varuosade tarnimine lühikese tarneajaga

Regulaarne hooldus ettepanekuid

Eluaegne tehniline konsultatsioon ja projekti uuendamise tugi

7. Ühekordne võtmed kätte lahendus

Alates projekteerimisest, valmistamisest, värvimisest, pakkimisest, transpordist kuni kohapealse juhendamiseni pakume kogu ahelat ühtne teenus, mis tagab teie 132 kV ülekandeliini projekti ohutu, tõhusa ja õigeaegse lõpuleviimise.

KKK

Q1: Milliseid standardeid järgite 132kV tsingitud nurgaga terasest ülekandetornide puhul?

Projekteerime ja toodame vastavalt IEC, GB/T 2694, AS/NZS, ASTM, ANSI või kohalikele elektrivõrgu standarditele, nagu nõuab oma riiki.

Q2: Milliseid materjale tornide jaoks kasutatakse?

Peamised materjalid on Q345, Q420 ülitugev nurkteras. Kõik materjali sertifikaadid on saadaval.

Q3: Kuidas on lood korrosioonikindlusega?

Kõik osad kasutavad kuumtsinkimist, tsinkimist ≥ 86 μm, sobib ranniku-, tööstus-, kõrge õhuniiskusega ja kõrge temperatuuriga keskkond. Kasutusaeg võib ulatuda 30-50 aastani.

Q4: Kas saate kujundada erinevatele maastikele?

Jah. Kohandame tasandike, mägede, küngaste, kõrbete, rannikualade ja vastava tuulega kõrgmäestikupiirkondade jaoks kiirus, jää paksus ja maavärina intensiivsus.

K5: Mis tüüpi 132kV torne saate tarnida?

Pakume kõiki tüüpe:
Ripptorn
Pinge / tupiktorn
Nurga torn
Terminali torn
Transpositsioonitorn
Ühe-/kaheahelaline

Q6: Mis on tootmis- ja tarneaeg?

Tavaliselt 25–45 päeva pärast sissemakse ja joonistamise kinnitust, sõltuvalt tellimuse kogusest.

Q7: kas saate esitada projekteerimis- ja arvutusdokumente?

Jah. Pakume täielikku inseneripaketti:
Torni projekteerimisjoonised
Struktuuriarvutuse aruanne
Sihtasutuse soovitused
Paigaldusjuhend

Q8: Kas toetate kolmanda osapoole kontrolli?

Jah. Aktsepteerime SGS, BV, Interteki, LABSi või kliendi määratud kolmandate isikute kontrollimisi.
