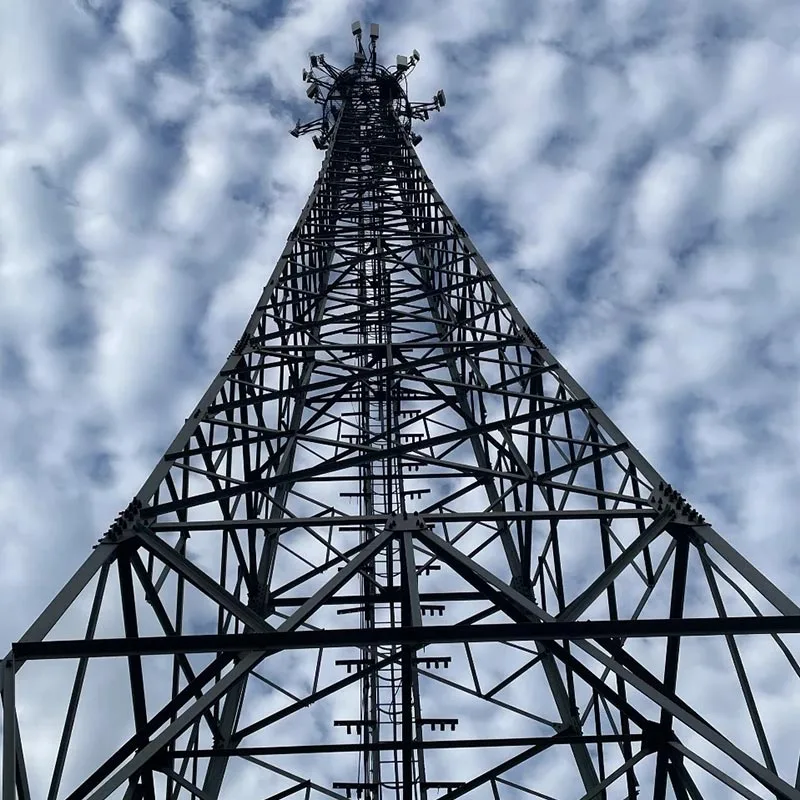

Nurga terasest kärgstruktuuri torn

Qingdao Anbang New Energy tugineb kogu protsessi teenuste pakkumisel ülemaailmsele tarneahelale ja tehnilise teeninduse meeskonnale alates varasest projekti kavandamisest ja kohandatud tootmisest kuni kohapealse paigaldusjuhendi ja müügijärgse tegevuseni ning hooldus.

Oleme pakkunud nurkterasest kärgstruktuuriga tornilahendusi mitmetele uutele energia- ja energiaprojektidele Kagu-Aasias, Euroopas, Aafrikas ja teistes piirkondades.

Saame kiiresti reageerida ja tarnida kvaliteetseid tooteid järgi kohaliku kliima, standardite ja ehitusgraafiku nõuded, toetades ülemaailmset puhast energiat ja infrastruktuuri arengut.

Meie toote südamikuks on kärgstruktuuriga võre struktuur, mis on integreeriv traditsiooniliste nurkterasest tornide kõrge kandevõime ja kärgstruktuuride kõrge stabiilsus.

The Peamine materjal on ülitugev kuumvaltsitud nurkteras, mis vastab riiklikele standarditele ja kasutab kauakestvat. hot-dip tsinkimise korrosioonivastane protsess. See toetab parameetrite täielikku kohandamist torni kõrguse, koormuse ja tuuletakistuse jaoks tase ja palju muud.

Toode ühendab endas ka kompaktse struktuuri, väikese jalajälje, tugeva tuule- ja seismilise vastupidavuse, ja madalad hoolduskulud. See vastab rahvusvahelistele ja kodumaistele standarditele nagu ISO 9001 ja GB/T 2694, sobib jaoks keskmise ja madala kõrgusega (15–60 meetrit) ehitised taastuvenergia, elektri, side, turvalisuse ja muud valdkondades, pakkudes ülemaailmsetele projektidele tõhusaid, ohutuid ja kulutõhusaid tugilahendusi.

Põhilised eelised

Patenditugevdustehnoloogia tugi: Meie terasnurksed kärgstruktuuriga tornid on varustatud patenteeritud tugevdusega jõuülekandetornides kasutatavate teraskomponentide tehnoloogia (CN223937740U).

Torn on ehitatud koos hoolikalt valitud ülitugevast kuumvaltsitud nurkterasest, nagu Q355B/Q345B, koos paksendatud sõlmeplaatidega (≥ 5 mm) ja alusplaadid (≥16mm). Iga partiiga on kaasas materjalisertifikaat ja mehaanilised jõudluskatsed, sealhulgas spektroskoopiline analüüs ja tõmbekatsed.

Silmapaistev struktuurne jõudlus: Nurga terasest kärgstruktuuriga torn vastab ruumilisele kolmnurksele mehaanilisele süsteem ja kasutab ülitugevat nurkterast, tagades stabiilse raskuskeskme tugeva tuule- ja jääkindlusega.

Autor moodustamine kolmnurksed toed läbi klambrite, keermestatud varraste ja keermestatud varrukate, peamise tugevuse ja jäikuse nurk terast suurendatakse oluliselt ilma puurimiseta, vältides alusmaterjali kahjustamist ja parandades üldist kandevõime üle 30%.

Pikaajaline korrosioonikaitse: Korrosioonivastases põhiprotsessis kasutatakse kuumtsinkimist (liivapritsimine roostetamiseks eemaldamisaste Sa2.5), tsingikihi paksusega ≥86μm (vastavalt GB/T 13912 standarditele).

See võib olla uuendatud komposiitkorrosioonivastane lahendus vastavalt kliendi nõudmistele, mis sobib karmides keskkondades, nagu näiteks rannikuäärne kõrge soolasisaldusega udu ja tööstuspiirkonnad.

Tõhus ehitus: Ühendusmeetodis kasutatakse peamiselt osalise keevitusega polte lisana. Torni segment kokkupanek viiakse lõpule automatiseeritud koosteplatvormi kaudu.

Tehases kokkupandavad sõltumatud täissegmendid tornis kasutage ringikujulisi plaadi ja plaadi liitekohti, välistades traditsioonilised plaadiühendused. Kontrollitakse keevisõmblusi mittepurustavalt (TÜ/MT), et tagada ühenduse tugevus.

Paindlik kohandamine: Pakume täisparameetrite kohandamisteenuseid (kõrgus / koormus / liides). Torni kõrgused vahemikus 15–60 meetrit, kandevõimega 500–5000 kg, sobib suurepäraselt fotogalvaaniliseks võimendiks jaamad, tuulemõõtmine tuuleenergia jaoks, side tugijaamad ja muud erinevad nõuded.

Laialdased rakendusstsenaariumid: Sobib jõuülekandeks (ülikõrge pinge / kõrgepinge), sidebaas jaamad, tuuleenergia tugi, piksekaitse, seire ja muud väljad, mis hõlmavad kõrgusi 5 kuni 80 meetrit.

Kompaktne kärgstruktuuri vähendab jalajälge 10–15% võrreldes traditsiooniliste nurkterasest tornidega, muutes selle sobivamaks piiratud ruumide jaoks linna eeslinnades, põllumaades ja mägipiirkondades.

Spetsifikatsiooni parameetrid

Rakenduse stsenaarium

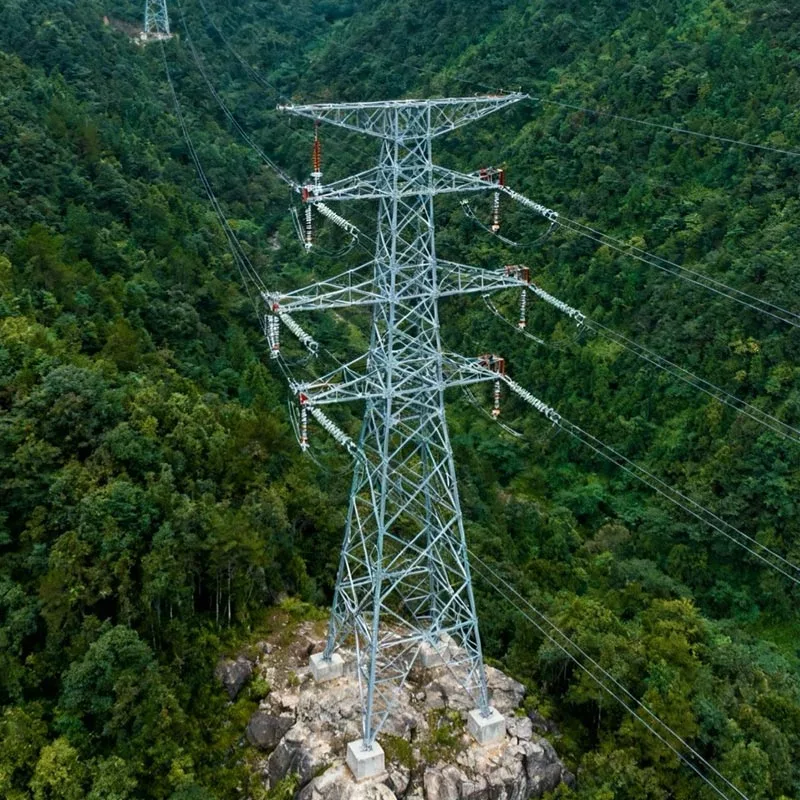

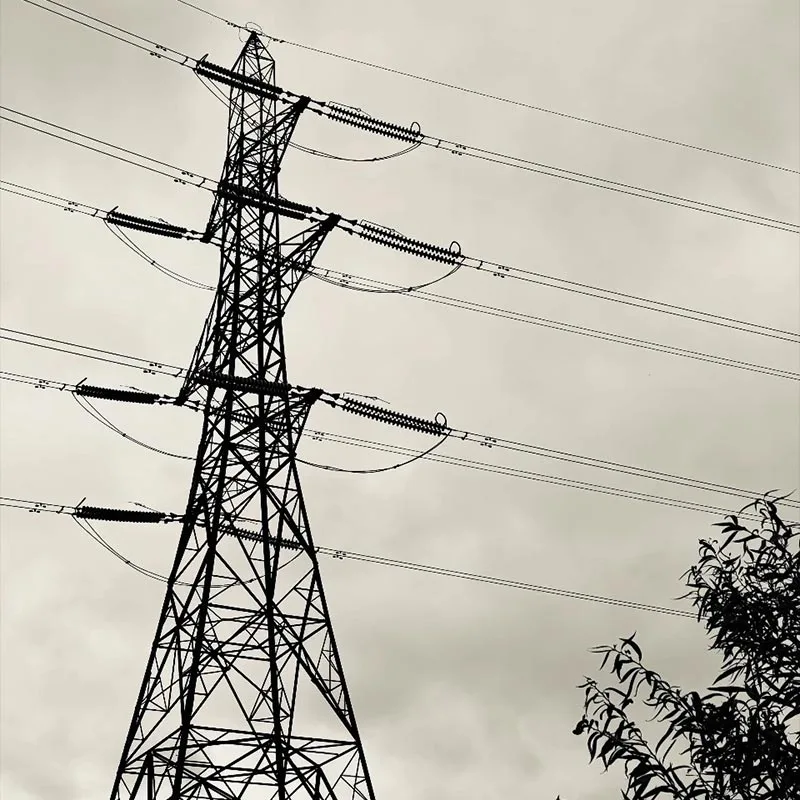

Elektriline jõuülekanne: Kõrgepinge / ülikõrgepinge ülekandeliinid, maavõrgu renoveerimine, park toiteallika tugitornid.

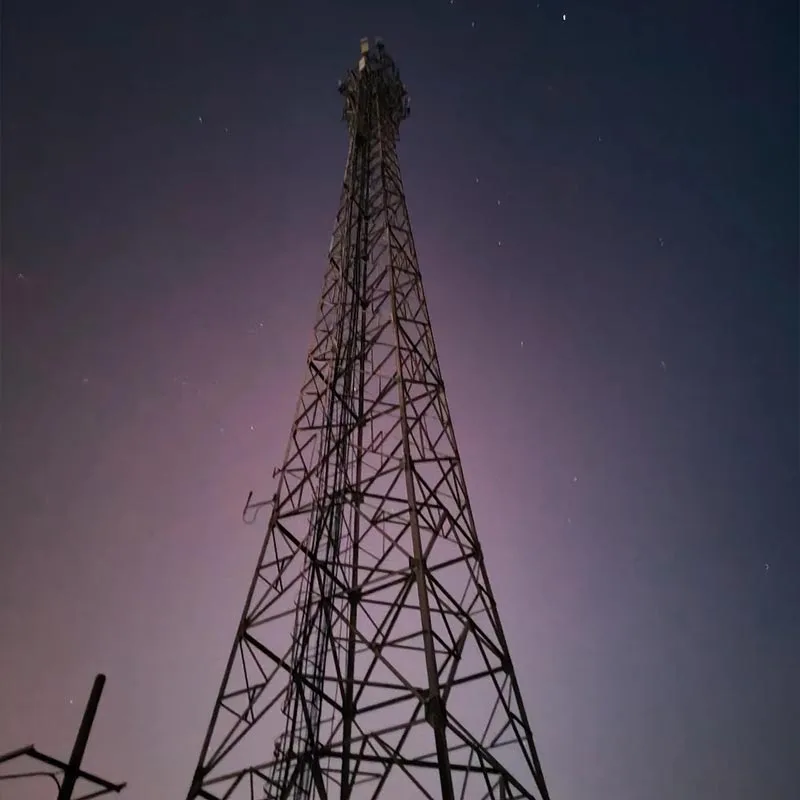

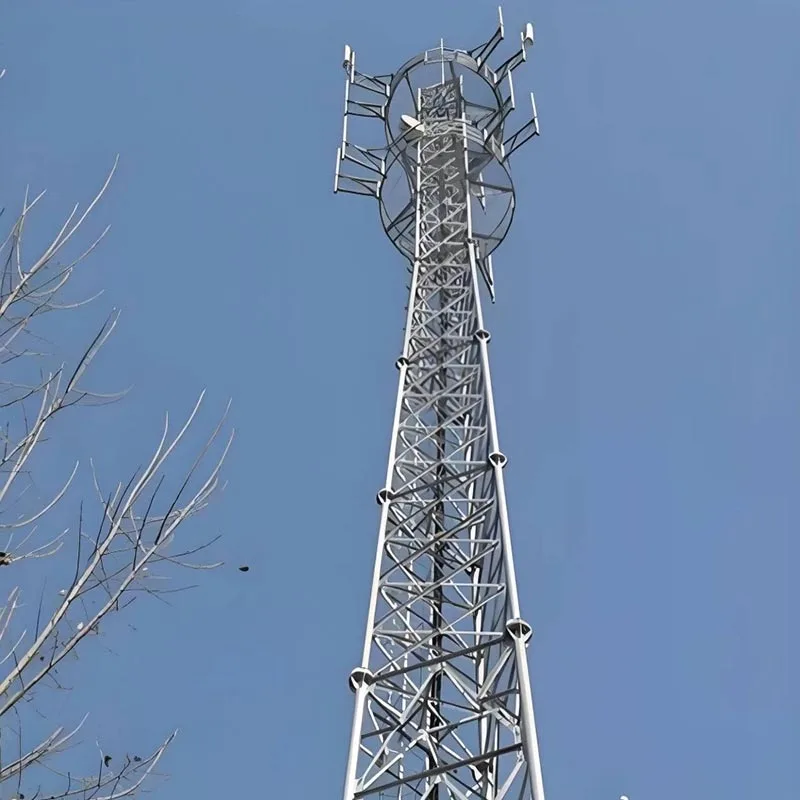

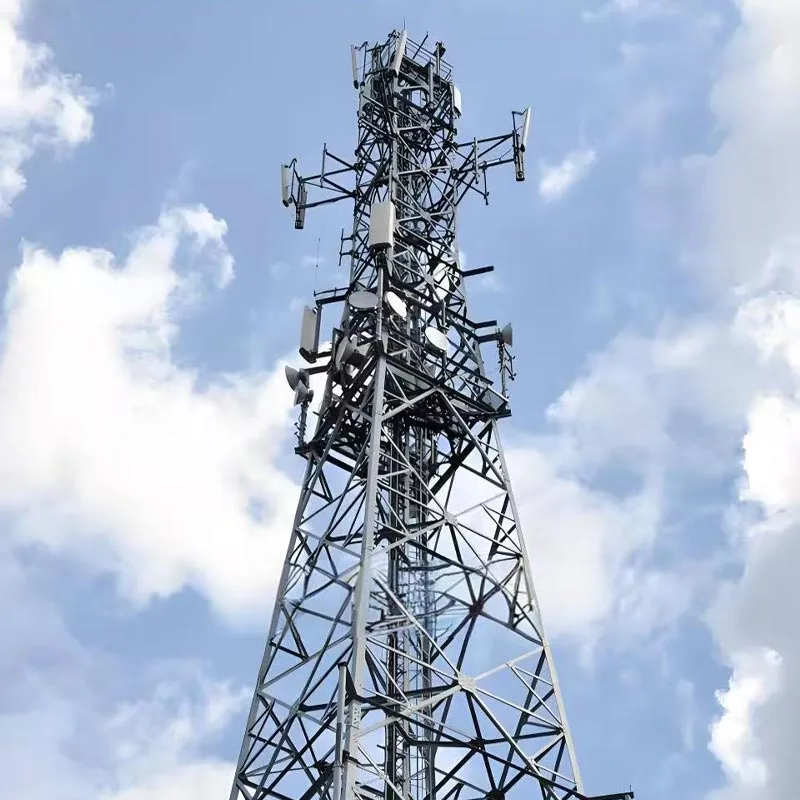

Side tugijaamad: 5G/4G makrotugijaamad, mikrojaamade kinnitused, linna- ja maasignaali leviala tornid.

Tuuleenergia toetamine: Tuulemõõtetornid, kogumisliini tornid, välijaamade seire ja välk kaitsetornid.

Fotogalvaanilise energia salvestamine: fotogalvaaniliste elektrijaamade sidetornid, objektide turvaseiretornid.

Tööstuslik seire: kaugseiretornid kaevandustele, naftaväljadele, jõgedele, metsatulekahjude ennetamiseks jne.

Kommunaaltehnika: Linnavalgustus, liiklusseire, ilmaseire, piksekaitsetornid.

Mägi / äärelinn: Kerged tornid keeruka maastikuga aladele, lihtsam transportida ja paigaldada.

KKK

1. Mis vahe on terasnurgast kärgstruktuuriga tornil ja traditsioonilisel nurga terasest tornil?

Võrreldes traditsiooniliste nurkterasest tornidega: kärgstruktuuriga võre struktuur optimeerib jõuülekande teed, suurendades kandevõimet 15–20% sama koguse terasega, tagades parema tuule ja seismilisuse vastupidavus ja suurem efektiivsus moodulmontaažis.

2. Kuidas kohandatakse korrosioonikaitset globaalsete projektide jaoks?

Standardne kuumtsinkimine (tsingikiht ≥86μm), läbib 96-tunnise soolapihustustesti ilma roosteta;
Ranniku kõrge soolasisaldusega, tööstuslike ja muude stsenaariumide jaoks topeltkorrosioonivastane lahendus kuumtsinkimisega ja fluorosüsiniku kate, mis pikendab kasutusiga 35–40 aastani;
Kõik kinnitusdetailid on kuumtsingitud ja poltühendused kasutavad Dacrometi katet lokaalse korrosiooni vältimiseks.

3. Mis on kohandatud toodete tarnetsükkel?

Standardtooted (15–30 meetrit): saadaval laos, tarnitakse 7–15 päeva jooksul;
Kohandatud tooted (30–60 meetrit, sealhulgas spetsiaalsed korrosioonivastased / koormusnõuded): sõltuvalt konstruktsioonist keerukus, valmib tootmine 20–45 päevaga koos paigaldusjuhiste ja tehnilise toega.

4. Millised põhipunktid vajavad paigaldamise ja hoolduse ajal tähelepanu?

Paigaldamine: peab läbi viima kõrghoonete paigaldamise kvalifikatsiooniga meeskond, mis on rangelt kokku pandud jooniste järgi standarditele vastava poldi pöördemomendiga (M24 poldid ≥ 400 N·m) vertikaalsuse tagamiseks;
Hooldus: Kontrollige galvaniseerimise paksust ja poltide tihedust iga 2 aasta järel; viia läbi terviklik kontroll pärast taifuune või maavärinaid; rannikualadel iga 3 aasta järel parandada korrosioonivastast kihti ja uuesti mõõta maandustakistus iga 1–2 aasta järel.

5. Millistele rahvusvahelistele/siseriiklikele standarditele toode vastab?

Riigisisesed standardid: GB/T 2694 "Edastusliinide tornide valmistamise tehnilised tingimused", GB 50017 "Teras Konstruktsioonide projekteerimise standard", GB 50135 "Kõrghoonete konstruktsiooni projekteerimise standard";
Rahvusvahelised standardid: ISO 9001 kvaliteedijuhtimissüsteem, ASTM, DIN, JIS jne ja võivad pakkuda vastavat vastavusdokumendid vastavalt projektiriigi nõuetele.
