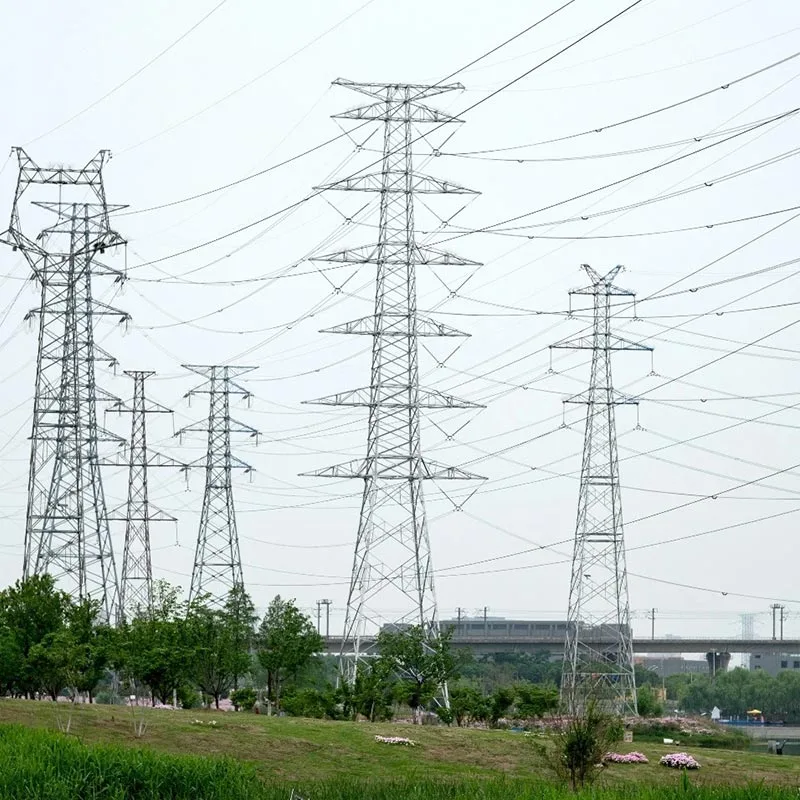

Jõuülekande puutuja torn

Täiustatud ja vastupidav jõuülekande Tangent Tower on südamikku toetav teraskonstruktsioon sirge segmendi jaoks võimsus jõuülekanne, sobib pingetasemetele 10kV–1000kV. Selle kujundas ja toodab Qingdao Anbang New Energia Tehas vastavalt GB/T 2694–2018 ja DL/T 5486–2020 standarditele.

Toode võtab vastu ülitugeva nurga teras/terastoru sõrestike struktuur, kuumtsinkimine pikaajaliseks korrosioonikaitseks ja patenteeritud tugevdus tehnoloogia, mis integreerib suure kandevõime, tugeva katastroofikindluse, paigaldamise lihtsuse ja pika teenust elu.

Seda kasutatakse laialdaselt linna elektrivõrkudes, mägises elektriülekandes, jõeületusel ja muudes stsenaariumides, pakkudes Hiinas jõuülekande jaoks stabiilset ja usaldusväärset ülekande puutujatorni lahendust.

Põhilised eelised

Suurepärane mehaaniline jõudlus

Varustatud iseseisvalt patenteeritud "tugevdamine konstruktsioon jõutornides kasutatavatele teraskomponentidele," saab kolmnurkse stabiilse toe moodustada ilma puurimiseta augud.

Ülekande puutujatorni põhimaterjali tugevust suurendatakse 20% ja selle tuul, maavärin ja jäätumisvastane vastupidavus ületab palju tööstusstandardeid.

Tehase täpsusega tootmine

Qingdao Anbang New Energy 50 000 ㎡ kaasaegne tehas igal aastal toodab rohkem kui 50 000 tonni torni komponente. Kogu protsess hõlmab CNC lõikamist, täppiskeevitust ja täpne vigade tuvastamine, saavutades komponentide täpsuse ±1,0 mm ja vertikaalsuse ≤1/1000.

Pikaajaline korrosioonikaitse

Power Transmission Tangent Tower kasutab kahekihilist kuumkasutust galvaniseerimine korrosioonivastane protsess, tsingikihi paksusega ≥85 μm. See võib teenida 50 aastat hooldusvaba teenindust karm keskkonnad, nagu rannik, soolased-leelised ja kõrge õhuniiskusega alad, vähendades oluliselt kogu elutsüklit kulu.

Modulaarne disain ja tõhus paigaldus

Tornides on standardsed moodulid ja poltühendused, mis ei nõua kohapealset keevitamine. Ühe vundamendiga torni paigaldusperiood lüheneb traditsiooniliste meetoditega võrreldes 30%, võimaldab kiiret ehitamist keerukatel maastikel, nagu mäed ja kõrbed.

Tugev kohandamine

Sobib pingetasemetele 10kV kuni 1000kV, torne saab kohandada vastavalt tuule rõhule, jäätumisele, geoloogilistele tingimustele ja muudele töönõuetele, mis vastavad vajadustele erinevad ülekandeliinide projektid kogu Hiinas.

Toote tööpõhimõte

Ülekandeliini sirge lõigu südamiku tugistruktuurina on ülekande puutujatorn toimib peamiselt juhtmete ja maandusjuhtmete riputamiseks ning vertikaalkoormuse kandmiseks (juhtmed ja maandusjuhtmed, torni omakaal), horisontaalsed koormused (tuulekoormus, jääkoormus, seismilised mõjud) ja purunenud traadi pinge.

Tornis on kasutatud ruumilist sõrestikkonstruktsiooni, mis kannab tõhusalt erinevaid koormusi torni vundamendile põhi-, diagonaal- ja horisontaaldetailide ratsionaalne paigutus, mis tagab geomeetrilise stabiilsuse ja ülekandeliini elektriohutus äärmuslikes tingimustes.

Jõuülekande puutujatorn isoleerib elektriliselt juhtmed tornist läbi isolaatornööride, samal ajal koos maandusjuhtmetega, et pakkuda piksekaitset, tagades ohutu, stabiilse ja tõhusa elektrienergia ülekandmine sirgete lõikudena.

Qingdao Anbang New Energy tornid optimeerivad struktuuri lõplike elementide simulatsiooni abil, läbipainde ja pinge täpne juhtimine. Kuigi torn vastab mehaanilistele nõuetele, on torn kerge a ühe vundamenditorni kaal on 15% väiksem kui traditsioonilistel konstruktsioonidel.

Toote parameetrid

Meie teenused

Ühekordne lahendus

Pakume võtmed kätte teenuseid ülekandenurga torni projekteerimiseks, tootmiseks, transport, paigaldus ja kasutuselevõtt, mis kontrollib kogu protsessi alates joonistamise täpsustamisest kuni projekti tarnimiseni.

Kohandatud disainiteenused

Põhineb projekti pingetasemel, maastikul, topograafial ja ilmal tingimused, pakume kohandatud jõuülekandenurga tornilahendused, mis pakuvad professionaalseid mehaanilisi arvutusi ja simulatsiooni aruanded.

Täielikud elutsükli teenused

Pakume tehasest 12-kuulist garantiid ja eluiga tehniline tugi, hooldusjuhised ja varuosade tarnimine, et tagada ülekandenurga tornide pikaajaline stabiilne töö.

Kiirreageerimisteenused

Qingdao Anbang New Energy Factory toodab tarne lühendamiseks kohapeal tsüklid; meie professionaal müügijärgne meeskond vastab 24 tunni jooksul, et kiiresti lahendada ülekandenurga paigaldus- ja tööprobleemid tornid.
