Jõuülekande pingutustorn

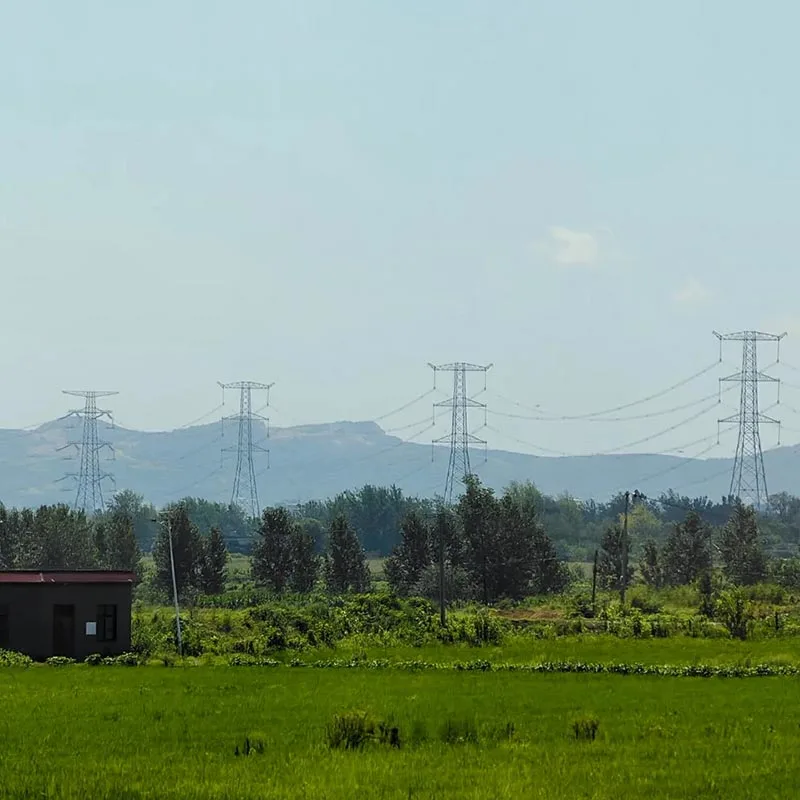

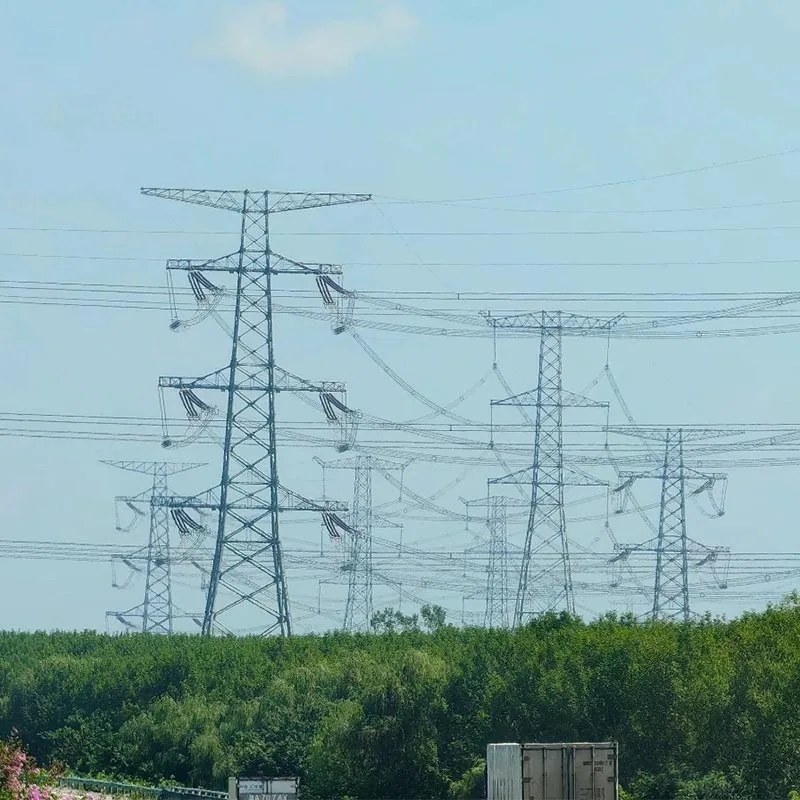

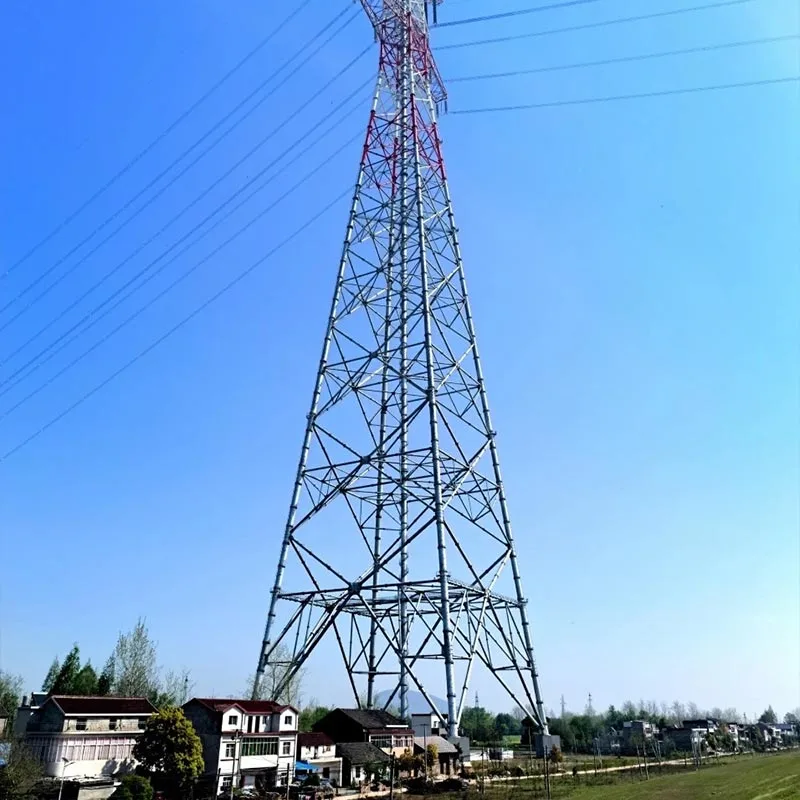

Qingdao Anbangi uue energia jõuülekande pingutustorn on põhiline tugiseade, mis sobib 110 kV-1000 kV jaoks kõrgepinge ja ülikõrgepinge ülekandeliinid, tuntud ka kui pingutustorn või nurgatorn. Valige meid oma tootjaks ja tarnijaks, saame pakkuda universaalseid lahendusi kogu maailmas.

Meie torn järgib GB/T 2694-2018 tootmisstandard ja kasutab ülitugevat nurkterasest võrekonstruktsiooni, mis on spetsiaalselt ette nähtud joonepöörded, sektsioonid ja lõpp-punktid. See talub tõhusalt juhi pinget, talub äärmuslikkust tingimused ning saavutada elektriliini stabiilne ankurdamine ja ohutu ülekanne.

Jõuülekande pingutustorne kasutatakse laialdaselt piirkondadevahelises ülekandes, uue energia kogumises ja tarne- ja magistraalelektrivõrgu ehitusprojektid. Selliste eelistega nagu kõrge stabiilsus, pikaajaline korrosioon vastupidavus ja mugav paigaldus, on neist saanud võtmeseadmed, mis tagavad seadme ohutu ja ökonoomse töö elektrivõrk, mis toob esile Hiina intelligentse tootmise tugevuse.

Põhilised eelised

Kõrge tugevusega koormustaluvus

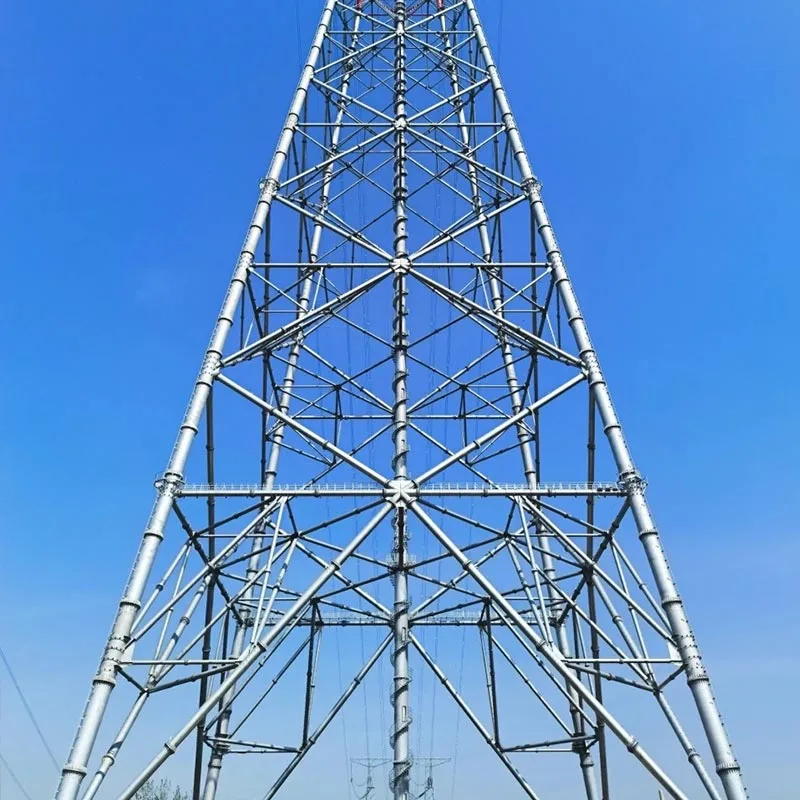

Jõuülekande pingutustorni peamised materjalid on Q355B ja Q420B ülitugevast nurkterasest, sõrestikkonstruktsiooniga, mis tagab ühtlase ja mõistliku stressi jaotus.

See suudab tõhusalt taluda juhtide aksiaalset pinget, tuulekoormust, jääkoormust ja seismilisi mõjusid, ja suudab rahuldada joonenurga nõudeid 2° kuni 30°.

Struktuurne stabiilsus ületab palju tööstusstandardeid, liinide järkjärgulise kokkuvarisemise ohu kõrvaldamine ja ülekandeliinide ohutuse tagamine.

Kauakestev hooldusvaba

Jõuülekande pingutustorn kasutab kahekordset korrosioonivastast kaitset Kuumtsinkimise ja epoksüpulbervärvimise süsteem, järgides rangelt GB/T 13912 standardnõudeid.

The korrosioonivastane kasutusiga on ≥30 aastat, mistõttu sobib see karmidesse väliskeskkondadesse, nagu rannikualad, soolase ja leeliselise maa ja kõrge külmaga mägipiirkondades, vähendades oluliselt kogu elutsüklit ja jõuülekande pingutustornide hoolduskulud ja hilisemate remondiinvesteeringute minimeerimine.

Standardne eelvalmistamine ja mugav paigaldus

Jõuülekande pingutustorn on täis tehases standardiseeritud kokkupandavad, komponentide täpsusega ±0,5 mm, valmistatud rangelt vastavalt GB/T 2694-2018 tehnilised tingimused.

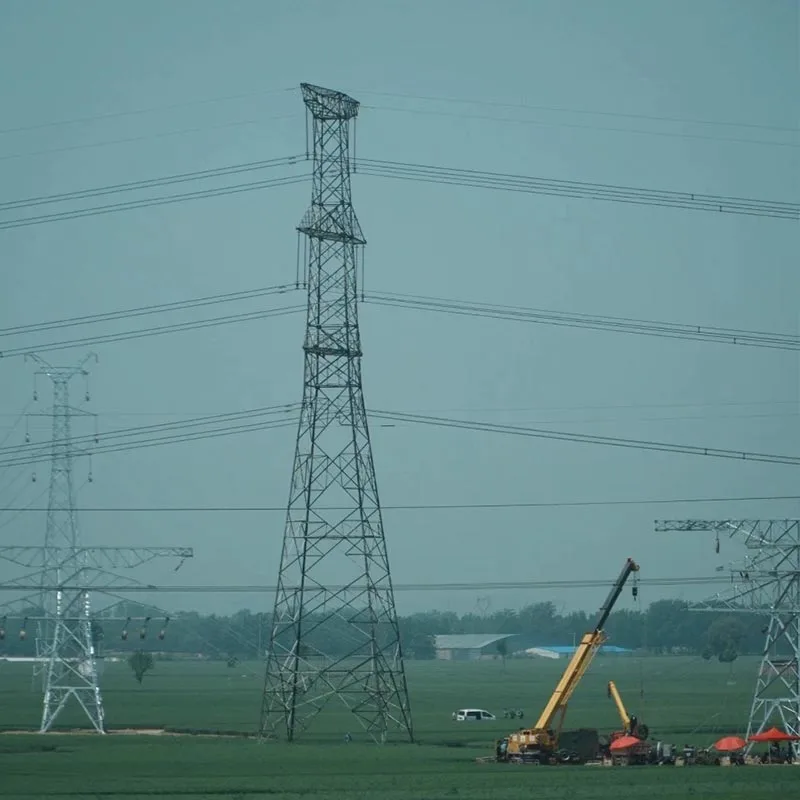

Kohapeal koostamisel kasutatakse poltühendusi, ilma et oleks vaja keerukat ehitust seadmed, mis võimaldavad kiiret kokkupanekut, lühendavad oluliselt ehitustsükleid, parandavad projekti efektiivsust ja kohanemine erinevate maastiku paigaldusnõuetega.

Kohandatav kohandamine

Jõuülekande struktuur, mõõtmed ja spetsifikatsioonid Pingutustorni saab kohandada vastavalt liini pingetasemetele, pöördenurkadele, maastikutingimustele ja koormusele nõuded.

See hõlmab mitut konfiguratsiooni, sealhulgas tassi tüüpi, öökullipea tüüpi ja "kuiv" tüüpi, kohandatav vahelduvvoolu/alalisvooluga. erinevat tüüpi ülekandesüsteemid, mis vastavad 110 kV kuni 1000 kV liinide pingekandmise nõuetele ja sobib keerukatesse keskkondadesse, nagu kõrbed, mäed ja rannikualad.

Kõrgetasemeline kaitse

Jõuülekande pingutustorni seismilise takistuse reiting on 7–8, vastab GB 50260 standarditele, kaitsetasemetega IP23–IP54.

Sellel on suurepärane tuulekindlus, jääkindlus, ja piksekaitse, mis talub tugevat tuulekoormust 0,35KN/m²–0,75KN/m² ja 8mm jääolusid, tagades stabiilne töö äärmuslike ilmastikutingimuste korral ja ülekandeliini katkematu jõudluse säilitamine.

Toote toimimise põhimõte

Ülekandeliini "jäika ankurdussõlmena" on jõuülekande pingutustorni põhiülesanne kanda juhi pinge, tasakaalustage liinil olevad jõud ja tagage ülekandeliini stabiilne töö. The selle funktsiooni põhimõte kajastub peamiselt kolmes aspektis:

Esiteks pingutuslaager ja ankurdamine.Jõuülekande pingutustorn fikseerib juhtmed läbi torni pea ristõla ja pingeisolaatori stringid, mis võtavad vastu ja tasakaalustavad aksiaalset pinget juhi mõlemal küljel liini pöörded, segmentatsioonid või klemmide positsioonid, mis takistavad juhtme venitamist või eraldumist, vältides joont nihkumist ja liinile jäiga toe pakkumist.

Teiseks, jõu tasakaal ja ülekanne.Jõuülekande pingutustorni võrenurga teraskonstruktsioon on konstrueeritud professionaalse mehaanilise simulatsiooni abil, et edastada ühtlaselt erinevaid jõude, nagu juhtme pinge, tuulekoormus ja jääkoormus torni vundamendile, vältides kohalikku pingete kontsentratsiooni, vältides torni deformatsiooni või kahjustused ning torni pikaajalise konstruktsiooni stabiilsuse tagamine.

Kolmandaks, joonte paigutuse optimeerimine.Mõistliku nurga disaini ja konstruktsiooni konfiguratsiooni abil jõuülekanne pingutustorn võimaldab joone pööramist ja segmentide juhtimist, tasakaalustab jooneparameetrite asümmeetriat, vähendab lisaliini kadu ja elektromagnetilised häired ning tagab ohutu kauguse juhtmete ja maapinna või hoonete vahel, DL/T5352-2018 standardite nõuete täitmine ning ülekande ohutuse ja toitekvaliteedi tagamine.

Meie teenused

Kohandatud lahenduse disain

Tuginedes professionaalsele uurimis- ja arendusmeeskonnale ja insenerikogemusele koos klientidega ülekandeliini parameetrid, maastikutingimused ja koormusnõuded, pakume eksklusiivset konstruktsiooni, pinget ülekande pingutustornide arvutamine, nurgaskeemi optimeerimine ja üldised tehnilised nõustamisteenused, tagades, et tornid vastavad täpselt insenertehnilistele vajadustele.

Ühekordne tootmine

Qingdao Anbangil on kaasaegne omanduses olev tehas, mis saavutab ülekande täieliku ahela juhtimise pingutustornid alates tooraine hankimisest, lõikamisest, keevitusest, korrosioonikaitsetöötlusest kuni valmistooteni ülevaatus.

Iga protseduur järgib rangelt GB/T 2694-2018 standardit ja läbib mittepurustava testimise. tagada, et torni kvaliteet vastaks standarditele.

Kohapealne tehniline tugi

Pakume kohapealset paigaldusjuhendit, protseduuride selgitust, tehnilist kasutuselevõttu, ja muud jõuülekande tõmbetornide teenused, professionaalsete tehnikute väljasaatmine abistamiseks ehituse käigus erinevaid probleeme, tagades, et tornid oleksid paigaldatud vastavalt standarditele ja tõhusalt paigaldatud operatsiooni.

Täistsükli müügijärgne garantii

Jõuülekande pingutustornidele kehtib ≥30-aastane garantii. Oleme loonud a kõikehõlmav müügijärgne järelkontrollimehhanism, mis kontrollib regulaarselt toodete tööseisundit, pakkudes elukestva tehnilise toe ja avariiremondi teenused, klientide vajadustele kiire reageerimine ja tagamine tornide pikaajaline stabiilne töö, mis vähendab klientide kasutus- ja hooldusriske.

Toote spetsifikatsioonid
