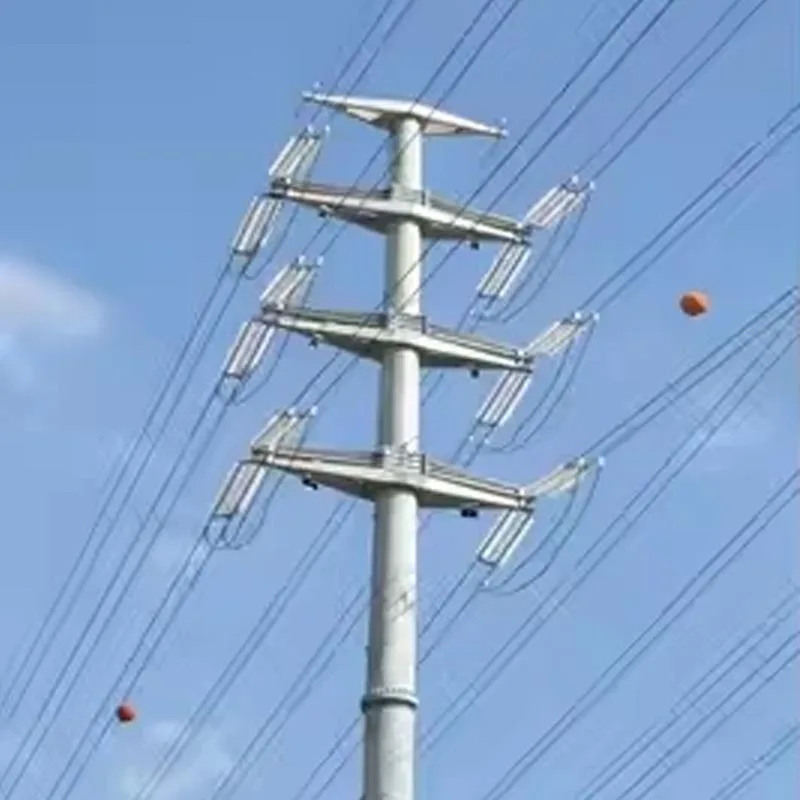

33kV torukujuline terasest jaotuspool

Anbangi 33kV torukujulise terasest jaotusposti rakendusstsenaariumid

Anbangi 33kV terastorust jaotuspostid on keskpinge õhuvoolu põhiinfrastruktuuriks jaotussüsteemid, mis on kohandatavad erinevate geograafiliste ja projektitingimustega.

Linna- ja äärelinna elektrivõrgud Ideaalne kompaktsete linnakoridoride, elamurajoonide ja omavalitsuste jaoks renoveerimisprojektid. Tänu õhukesele jalajäljele ja korralikule välimusele sobivad need kitsastesse teereservidesse ja on tihedalt ehitatud tsoonid, mida kasutatakse 33kV õhuliinide vedrustus-, nurga- ja klemmpostidena.

Maapiirkondade elektrifitseerimine ja linnaäärsed võrgud, mis sobivad elektrienergia pikamaa tarnimiseks küladesse, põllumaadele ja väikelinnad. Kerge monteeritav konstruktsioon vähendab transpordiraskusi kaugemal maastikul, toetades maapiirkondade võrgu ajakohastamise ja laiendamise programmid.

Tööstuspiirkonnad ja kaubanduspargid varustavad stabiilselt elektrit tehastele, logistikakeskustele, kaubanduskompleksidele ja tööstuspiirkonnad. Suur konstruktsiooni kandevõime talub suuri juhtide koormusi ja võrgu sagedast laienemist nõudmisi.

Taastuvenergia võrguühendus Laialdaselt kasutusele võetud keskmise suurusega päikeseparkide ja tuuleenergia väljuvate liinide jaoks jaamad, ühendades taastuvenergia tootmiskohad piirkondlike jaotusalajaamadega.

Ranniku-, tugeva tuule ja karmi keskkonnaprojektid Kuumtsingitud töötlus tagab suurepärase korrosioonivastase kaitse jõudlust, muutes need usaldusväärseks rannikualade, niiskete piirkondade ja tugeva tuulekiirusega kohtades.

Infrastruktuuri toetavad projektid, mida kohaldatakse elektrivarustuse jaoks elektrifitseeritud transporditeedel, kaevanduspiirkondades ja kaugtehnilised rajatised. Kõik postid on toetatud ametlike katsearuannete, täielike ISO-sertifikaatidega ja rikastega globaalsed projektiviited; Kohandatud kujundused on saadaval vastavalt kohalikule tuulekoormusele, pinnasetingimustele ja tehnilistele tingimustele standarditele.

Kriitilised paigaldusspetsifikatsioonid ja ettevaatusabinõud 33kV terastorujaotusposti jaoks

Põhilised paigaldusspetsifikatsioonid

Vundamendi nõuded Vundamendi tüüp projekteeritakse vastavalt kohalikule tuulekoormusele, pinnase kandevõimele ja masti kõrgus. Tavaliselt kasutatakse betoonvundamenti või ankurpoltvundamenti. Vundamendi kaevamine sügavus, mõõtmed ja betooni tugevusaste peavad rangelt järgima tehnilisi jooniseid. Tagasitäide tihendatakse kiht kihi haaval, et tagada piisav ümberminekuvastane stabiilsus.

Vertikaalsuse ja asukoha tolerants Pärast püstitamist ei tohi posti vertikaalne kõrvalekalle ületada 3‰ posti kõrgusest. Horisontaalne asendi nihe maapinnal peab vastama trassi kavandamisele; kõrvalekaldeid tuleb kontrollida elektrijaotusstandardites määratud lubatud vahemik.

Sektsioonide ühendamise standard Mitmeosaliste torupostide puhul peavad äärikühenduspinnad olema puhtad ja tasased. Kõik ülitugevad poldid pingutatakse sümmeetriliselt järjestikku, et saavutada määratud pöördemomendi väärtus. Lukustusseibid peavad olema täielikult paigaldatud, et vältida poltide lõdvenemist pikaajalise vibratsiooni korral.

Maanduse spetsifikatsioon Kohustuslik usaldusväärne maanduspaigaldus. Maandustakistus peab vastama kohalikule 33kV-le jaotusvõrgu nõuded. Maandusjuhtmed peavad olema tugevalt keevitatud või poltidega kinnitatud masti aluse külge ja Ühendusliidetele tuleb teha korrosioonivastane töötlus

Paigalduskomplekt Standardne ristõlad, isolaatorid, kaabliklambrid ja muu riistvara tuleb paigaldada vastavalt disaini orientatsiooniga. Eelseadistatud kinnitusavasid ei tohi suvaliselt puurida ega muuta. Riistvara pingutamine pöördemoment peab järgima tootja tehnilisi juhiseid.

Peamised ettevaatusabinõud 33kV terastorujaotusposti puhul

Ettevaatusabinõud transportimisel ja ladustamisel

1.Kaitske kuumtsingitud pinda kriimustuste, löökide ja hõõrdumise eest. Katte kahjustused tuleb õigeaegselt parandada sobiva korrosioonivastase kattega.
2. Toetuspostid pehme polsterdusega virnastamise ja transpordi ajal, et vältida kohalikku deformatsiooni. Ärge asetage raskeid koormusi otse postide korpusele.
3. Ladustage poste tasasel, hästi kuivendatud pinnasel; eraldage kihid puidust tugede abil, et vältida niiskuse säilimist ja pinna korrosiooni.

Ettevaatusabinõud paigaldamise ajal

1. Võtke rangelt kindlaks määratud tõsteasendid. Vale tõstekinnitus võib põhjustada torukujulise posti püsiva paindedeformatsiooni.
2. Ärge puurige omavoliliselt uusi auke ega lõigake varda korpust ilma tootja tehnilise loata, kuna see nõrgendab konstruktsiooni tugevust.
3.Pingutage ääriku ülitugevad poldid sümmeetriliselt määratud pöördemomendiga; pärast paigaldamist viige läbi teisene kontroll.
4. Kontrollposti vertikaalne kõrvalekalle posti kõrgusest 3‰ piires. Tagage vundamendi tihendamine, et vältida postide kaldumist ja ümbermineku ohtu.
5. Vajalik on usaldusväärne maandusühendus. Kontrollige maandustakistust, et see vastaks kohalikele 33 kV elektrivõrgu standarditele.
6. Peatage ehitus äikese, tugeva vihma ja tugeva tuule ajal, et tagada tööohutus.

Ettevaatusabinõud kasutamise ja hoolduse ajal

1. Ärge kunagi lisage täiendavat riistvara, kaableid või seadmeid, mis ületavad posti kavandatud kandevõimet.
2. Korrapäraselt kontrollige poltide lõdvenemist, katte koorumist, korrosiooni ja nähtavat postide deformatsiooni.
3. Õigeaegselt parandage kahjustatud tsingitud kihid, et aeglustada roostetamist, eriti ranniku- ja niisketes piirkondades kasutatavate postide puhul.
4. Vältige raskete masinate kokkupõrget postvundamentide läheduses; rajada teeäärsetesse postide asukohtadesse hoiatussildid.
5. Salvestage kontrolli tulemused regulaarselt; ebanormaalsete seisundite avastamisel teostage tugevdusravi.

Põhilised rutiinse hoolduse juhised 33 kV terastorujaotusposti jaoks

1. Visuaalne kontroll (tavaline tsükkel: kord kvartalis/poolaastas)

• Kontrollige posti korpust painde, mõlkimise, pragude ja deformatsiooni suhtes.
• Kontrollige kuumtsingitud katet: tuvastage koorumine, lõhenemine, roostepunktid, eriti äärikutel, keevisõmblustel ja põhjasektsioonidel.
• Kontrollige, kas risttalad, isolaatorid, liitmikud ja kaablid on kahjustatud, vananenud või nihkunud.
• Veenduge, et puud, võõrkehad või praht ei toetuks vastu posti.

2. Ühenduse ja poltide kontroll

• Kontrollige, kas kõik äärikupoldid, kinnitused ja lukustusseibid pole lahti, roosteta või puuduvad osad.
• Kui poldid on lahti, pingutage uuesti vajaliku pöördemomendini; tugevalt korrodeerunud riistvara välja vahetada.
• Uurida maandusühendused; tagada kindel kontakt ilma oksüdatsioonita.

3. Vundamendi ja ümbritseva keskkonna kontroll

• Kontrollige vundamenti vajumise, pragude, vee kogunemise või pinnase erosiooni suhtes.
• Kiirenenud korrosiooni vältimiseks eemaldage posti aluse ümbert kuhjatud pinnas, umbrohi ja vesi.
• jälgida vertikaalsust; aadress ilmselge kalde kohe.

4. Maanduskatse (soovitatav iga-aastane)

• Mõõtke maandustakistus vastavalt kohalikele 33 kV jaotusnõuetele.
• Parandage katkised või korrodeerunud maandusjuhtmed ja tehke ühenduskohad ümber, kui takistus ületab piire.

KKK Anbang 33kV torukujulise terasest jaotusposti kohta

Q1: Millist korrosioonivastast töötlust kasutate terastorude postidele?

A1: kõik postid kasutavad standardtöötlusena kuumtsinkimist. Tsingitud kiht talub tõhusalt roostet, soola udu ja niiske kliima, mis sobib sisemaale, maale ja rannikule. Kohandatud duplekskate (galvaniseerimine pluss värv) on saadaval tugevalt söövitavate piirkondade jaoks.

Q2: kas saate esitada ametlikke katsearuandeid ja asjakohaseid sertifikaate?

A2: Jah. Pakume täielikke konstruktsioonikoormuskatsete aruandeid, materjali kontrollimise sertifikaate, ISO 9001 sertifikaati ja muud pakkumise ja projekti vastuvõtmiseks nõutavad dokumendid. Kõik tehnilised andmed vastavad rahvusvahelisele keskmisele pingejaotuse standardid.

Q3: kas kohandatud disaini toetatakse?

A3: Absoluutselt. Reguleerime masti kõrgust, seina paksust, ülemist koormust, kinnitusava paigutust ja ääriku suurust vastavalt kohalik tuulekoormus, pinnase seisund ja 33kV liinitehnilised nõuded. Vedrustuse, nurga- ja klemmipostide konstruktsioonid on kõik saadaval.

Q4: millised on teie tootmis- ja tarnevõimalused?

A4: Meil ​​on täisautomaatsed tootmisliinid stabiilse masstootmisvõimsusega. Saame hakkama suurte hulgitellimustega ja korraldage paindlikud tarnegraafikud, et vastata EPC ja kommunaalprojektide ajakavadele.

Q5: Millist tüüpi vundamenti soovitatakse paigaldamiseks?

A5: tavaliselt kasutatakse ankurpoltvundamenti või valatud betoonvundamenti. Konkreetne mõõde sõltub sellest masti kõrgus, tuule kiirus ja pinnase kandevõime. Soovi korral saame pakkuda vundamendi viitejooniseid.

Q6: Kui pikk on eeldatav kasutusiga?

A6: tavakasutuse ja korrapärase hoolduse korral saavutavad kuumtsingitud teraspostide kasutusiga 25–30 aastat. Kasutusaega saab pikendada täiustatud korrosioonivastaste lahendustega rannikuäärsete kõrge soolasisaldusega piirkondade jaoks.
