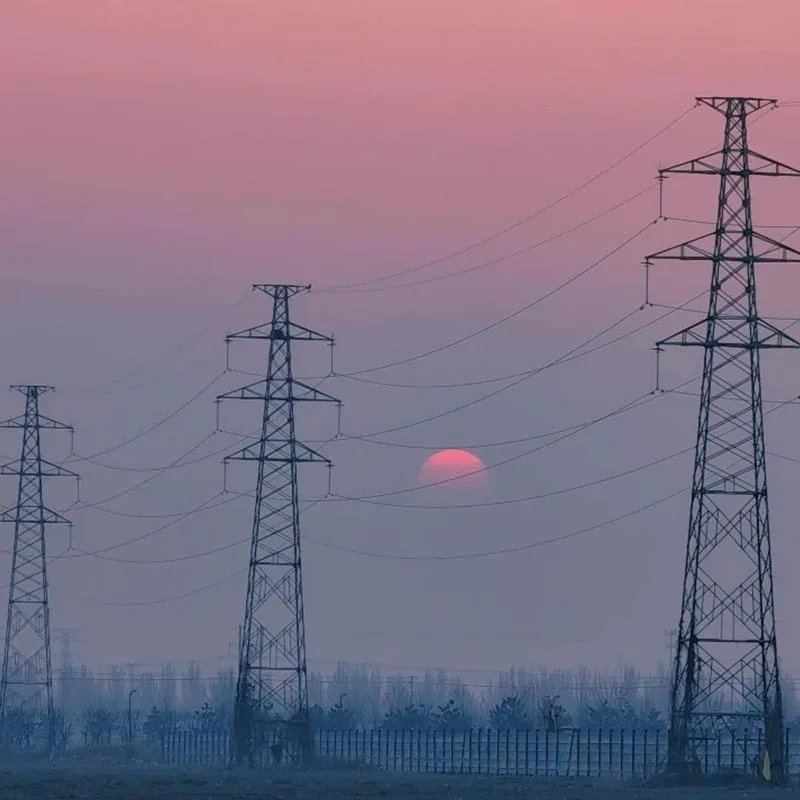

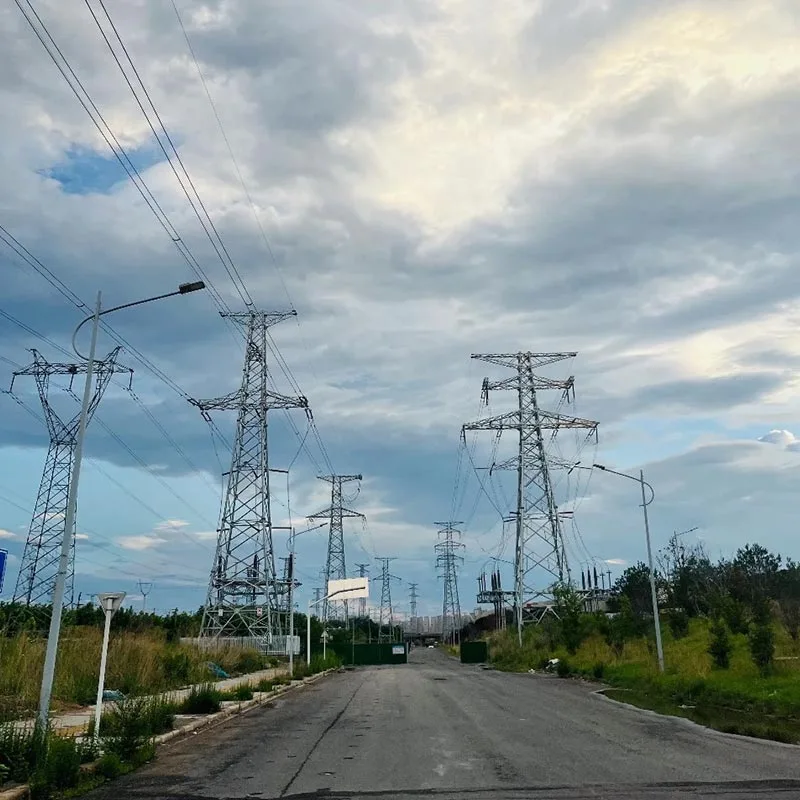

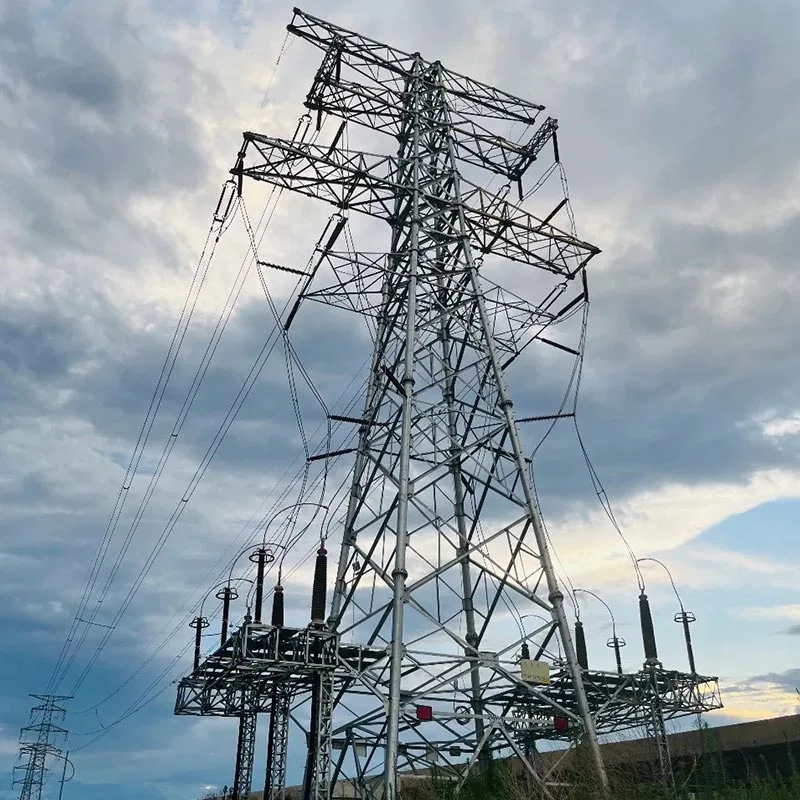

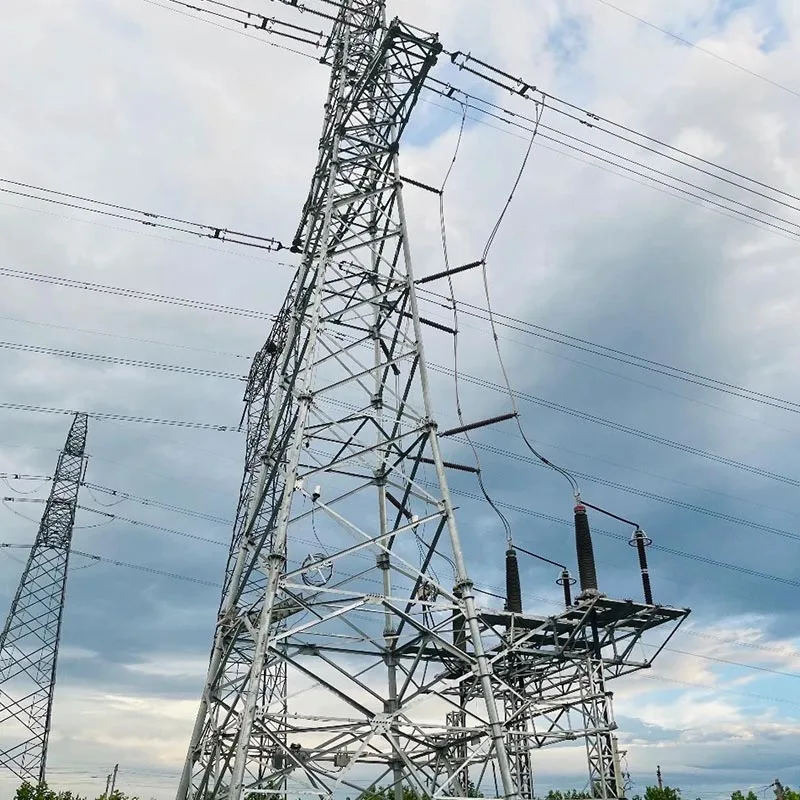

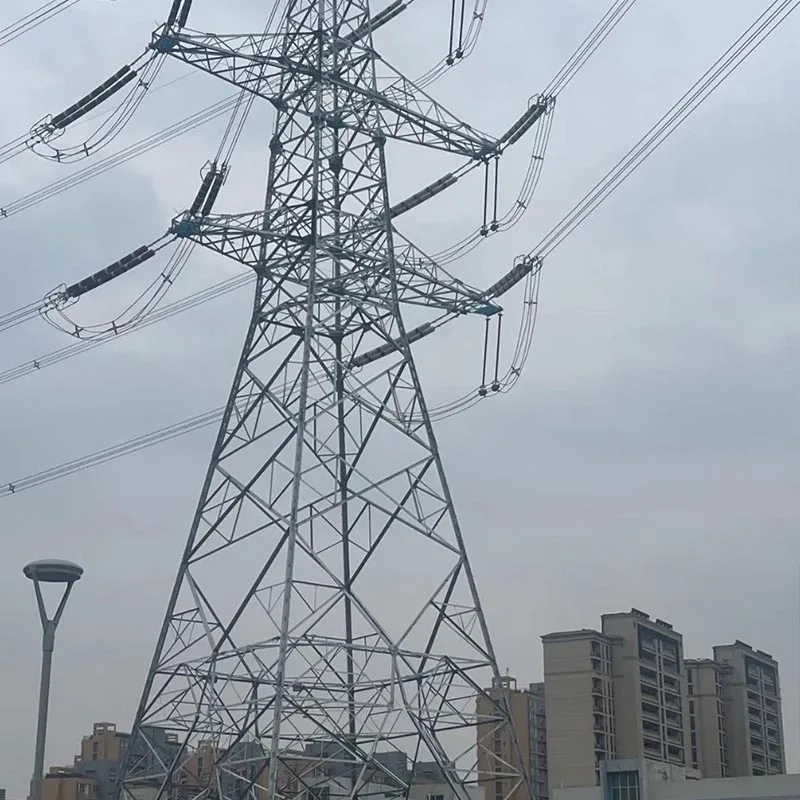

220kV ülekandeliini nurga terastorn

Qingdao Anbang New Energy 220 kV ülekandeliini nurga terastornid on toodetud Qingdao Jiaozhou kaasaegne keemiatehas. Nad kasutavad kõrgtugevaid nurkteraseid, nagu Q355B ja Q420, koos võrepoldiga ühenduse struktuur.

Need on kavandatud ja toodetud rangelt kooskõlas riiklike ja rahvusvaheliste standarditega Ühendage kõrge tugevus, kõrge korrosioonikindlus, lihtne paigaldamine ja tugev kohanemisvõime, pakkudes stabiilset tuge 220 kV kõrgepinge ülekandeliinidele.

Neid kasutatakse laialdaselt tasandikel, mägistel aladel, rannikualadel ja mitmel muul maastikul, aidates kaasa uute elektrisüsteemide ehitamisele erinevates riikides.

Põhilised eelised

Maksimaalne konstruktsioonitugevus, suurepärane vastupidavus katastroofidele: 220kV ülekandeliini nurga terastorn, mis on projekteeritud kolmnurkse/neljanurkse võrekonstruktsiooniga, põhimaterjali paksus ≥8mm, seismiline vastupidavus kõrgem VIII tasemele, mis on võimeline taluma 12-tasemelist tuisku, 50 mm jääkatet ja tugevat vihmasadu. See töötab stabiilselt rannikuäärsed taifuunialad ja mägised tuuletundlikud piirkonnad, kus on ühtlane koormuse jaotus ja mis on tööstusharus juhtival kohal ümberminekuvastane jõudlus.

Tehase nutikas tootmine täpsusega, kvaliteeti kontrollitakse kogu protsessi vältel: Qingdao Jiaozhou omab oma tootmisbaasi, kus on CNC-lõikamine, intelligentne mulgustamine ja täielikult automatiseeritud kuumtsinkimine protsess, mis on varustatud patenteeritud tugevdus-, keevitus- ja vormimisseadmetega, komponentide täpsus ±1 mm ja 100% tooted läbivad enne tehasest väljumist mehaanilise ja korrosioonikindluse testid.

Korrosioonikindel ja vastupidav, muretu kogu eluea jooksul: tornis kasutatakse kuumtsingitud kahekihilist korrosioonivastast protsessi, mille tsingikihi paksus on ≥85 μm, vastupidav soolapihustustele ning hapetele ja leelistele, kasutusiga üle 30 aasta rannikuäärsetes niisketes keskkondades, ei vaja sagedast hooldust, vähendades kogu elutsükli kulusid.

Lihtne ja tõhus paigaldamine, sobib keerukate stsenaariumide jaoks: modulaarsed poltühendused, pole vaja suurte seadmete puhul kiire kohapealne kokkupanek; torni kohandatud disain, kohandatav erinevatele maastikele ja ilmastikule tingimustes, vähendades ehitusperioodi rohkem kui 30%.

Arukad toetavad uuendused, tõhus ja täpne töö ja hooldus: valikuline kallutus nurk, tuule kiirus, jäätumise jälgimine ja videoterminalid, mille andmetele pääseb reaalajas juurde elektrivõrgu dispetšer, ööpäevaringse olekuteadlikkuse ja rikete varajase hoiatamise saavutamine, töö- ja hoolduse tõhususe parandamine üle 30%.

Toote üksikasjad

Põhimaterjal: Tornis kasutatakse Q355B/Q420 kõrgtugevat kuumvaltsitud võrdse nurga teras, voolavuspiir ≥355 MPa, mehaanilised omadused vastavad standarditele.

Struktuurne vorm: 220kV ülekandeliini nurga terastorn on võrega isekandev torn, sh tassikujuline, kuiva iseloomukujuline, kassipeakujuline, kompaktsed tüübid, kõrgus 25–60m, pingetase 220kV.

Ühendusprotsess: 8.8 klassi ülitugev poltühendus, kohapealne keevitamine puudub, kõrge montaaž täpsus, tugev stabiilsus.

Korrosioonivastane töötlemine: Täisautomaatne kuumtsinkimine, ühtlane ja tihe tsingikiht, sisse vastavus GB/T 13912 ja muudele rahvusvahelistele standarditele.

Vundamendi ühilduvus: Varustatud astmeliste vundamentidega, valatud vaiadega, kiviankruga vundamendid, mis sobivad erinevatesse geoloogilistesse tingimustesse.

Patenteeritud omadused: Omab mitut patenti, sealhulgas teraskomponentide tugevdus, torni alus keevitusseadmete ja vormimise korrigeerimine, mis suurendab konstruktsiooni stabiilsust ja töötlemise täpsust.

Toote rakenduste valik

Tasandikud ja lagedad alad: Eelista topsikujulisi või vertikaalset tüüpi torne, millel on suured õlavarred ja juhtmete korrapärane paigutus, sobib pikamaa ja suure võimsusega ülekandeliinidele.

Mägised ja künklikud alad: Valige öökullikujulised või kompaktsed tornid, väikeste jalajälgedega, suurepärased tuule- ja jääkindlus, kohandatud keerulisele maastikule ja kitsastele käikudele.

Ranniku taifuun / soolapihustusalad: Eritellimusel tugevdatud korrosioonivastased tornid, paksendatud tsink kattekiht, ülitugevad põhimaterjalid, vastupidavad taifuunidele ja soolapihustuskorrosioonile, tagades ranniku ohutuse elektrivõrgud.

Uued energiavõrgu ühendusliinid: Sobib tuule- ja fotogalvaanilisest elektrist väljuvatele liinidele alused, mis toetavad suure ristlõikega juhte, rahuldades uute suure võimsusega kaugedastusvajadusi energiat.

Linna äärelinna ülekanne: Kompaktne tornitüüp, maakasutust vähendav, elektriohutust tasakaalustav ja linnamaastiku kohandamine.

Anbangi valimise põhjused

Kohaliku tootmise tugevus: oma tehas Jiaozhous, Qingdao, registreeritud kapitaliga 50 miljonit jüaani, üle kümne aasta sügavalt tegelenud jõuülekandetornidega, stabiilne tootmisvõimsus, õigeaegne tarne ja teenused riiklike võrguprojektide jaoks.

Tehniline patendikaitse: Mitmed põhipatendid ülekandetornidele, optimeeritud struktuurid ja protsessid, tööstusstandardeid ületav toote jõudlus ning suurem ohutus ja töökindlus.

Täieliku protsessi teenuse garantii: Projekteerimisest, tootmisest ja transpordist kuni paigalduseni juhised ning müügijärgne käitamine ja hooldus, kiire reageerimise ja muretu ühekordne lahendus järelmüük.

Riiklik standardne kvaliteedisertifikaat: range järgimine riikliku ja rahvusvahelise võrgu ja tööstusstandardid, kolmekordne kontroll, sealhulgas tooraine jälgitavus, protsessi kvaliteedi kontroll ja viimistletud toote testimine koos kvalifitseeritud aruandega iga torni kohta.

Uus energeetika strateegiline koostöö: keskendunud uute energiaallikate, uute elektrisüsteemidega ühilduvate toodete toetamisele, aidata kaasa "kahekordse süsiniku" eesmärkide saavutamisele ning riikliku ja rahvusvahelise võrgu ehitamise ajakohastamisele.
