330kV ülekandeliini nurga terastorn

Qingdao Anbang New Energy 330 kV ülekandeliini nurga terastorn on kõrgepinge ülekande südamikuseade sõltumatult välja töötatud ja toodetud ettevõtte poolt, tuginedes Hiina energiaehituse vajadustele ja võimendades seda oma tehase tootmiseeliseid.

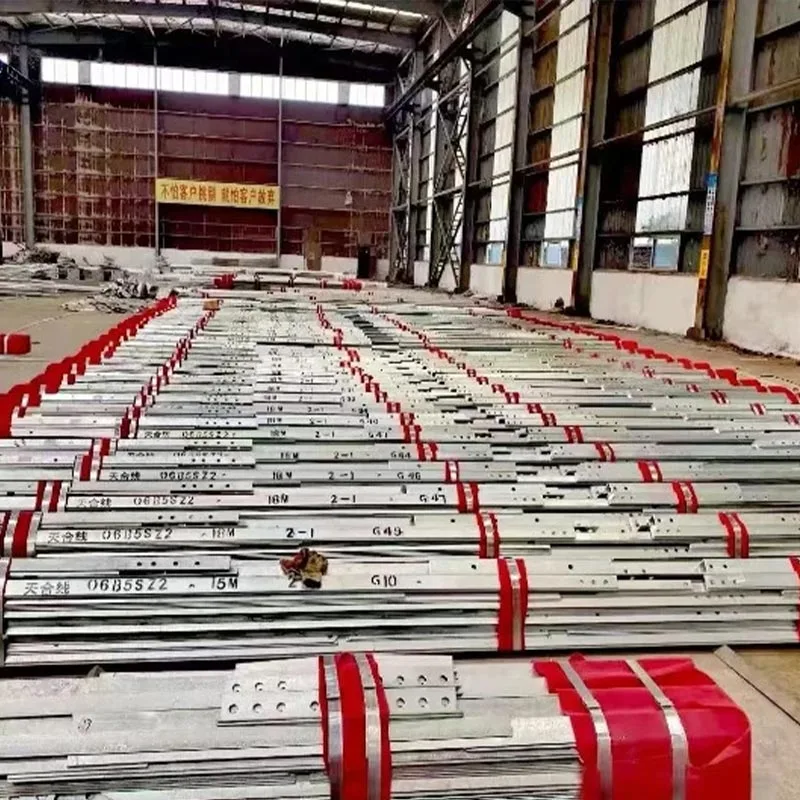

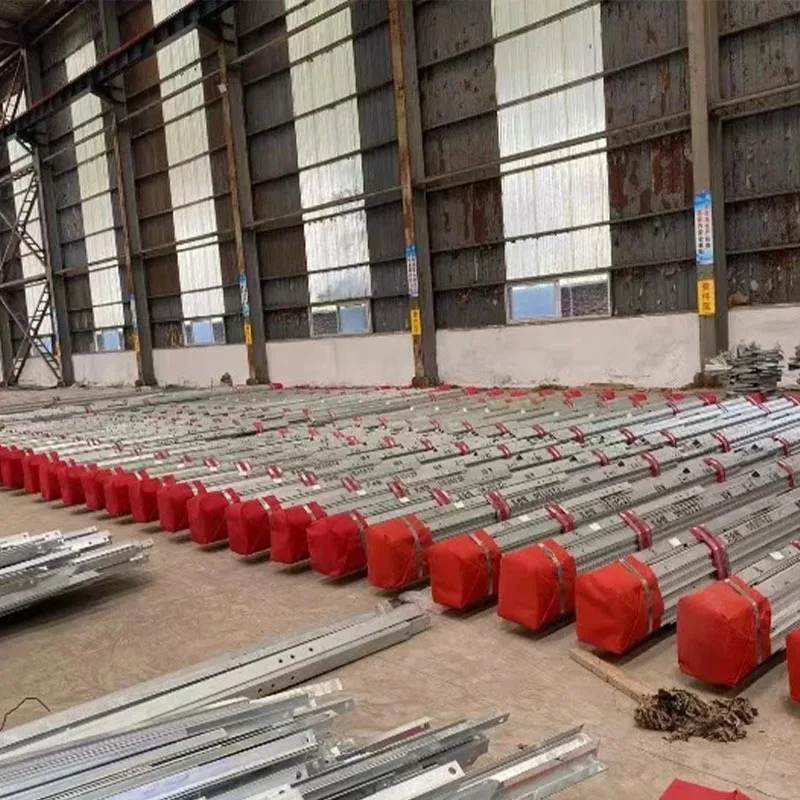

See torn on valmistatud kvaliteetsest nurgast terasest Q235B, Q345B ja Q420B, töödeldud täpse lõikamise, keevitamise, kuumtsinkimise ja muude rangete protseduurid.

See on võrestikku isekandev torn, mille osad on ühe- või kombineeritud nurga terasristlõigetega, millel on kompaktne struktuur, selge jõujaotus ja läbipaistev koormuse ülekandmine.

330 kV ülekandeliini südamikukandurina on see eelised, sealhulgas kõrge tugevus, kõrge stabiilsus, tuule- ja maavärinakindlus, korrosioonikindlus ja pikk kasutusiga. See sobib erinevatele keerukatele maastikele, nagu tasandikud, künkad, mäed ja rannikualad.

See vastab 330 kV kõrgepingeliinide juhtme paigaldamise ja isolaatori vedrustuse põhinõuded, järgides rangelt "Õhuülekandeliinide tornide projekteerimise standardeid" ja tagavad turvalise, usaldusväärse, ökonoomne ja tõhus terviklahendus riiklikele ja rahvusvahelised elektrivõrgud ja piirkondlikud ülekandeprojektid, mis toetavad tõhusat piirkondadevahelist energiaressurssi edastamine.

Parameetrite spetsifikatsioonid

Mudeli valiku soovitused

30–40 m kõrgune torn (kuiv tüüp) Kohaldatavad stsenaariumid

Tasandikud, äärelinna 330kV ülekandeliinid, alajaama väljuvad liinid, tavapärased horisontaalse ülekandega ülekandeliinid laius 200-250 m.

Soovitatavad põhjused: Kompaktne struktuur, väike jalajälg, ökonoomne hind, selge pinge jaotus, mugav paigaldus, pole vaja suuri ehitusseadmeid, sobib mõõdukate piirkondade jaoks asustustihedus ja tasane maastik. See on eelistatud mudel tavapäraste 330 kV ülekande osade jaoks liinid, mõistliku terasekasutuse ja silmapaistva kuluvõimega.

40-50 m torn (tassi tüüp) Kohaldatavad stsenaariumid

Künklikud alad, keskmise pikkusega ülekandeliinid (horisontaalne vahemik 250-300 m), väheste koridori laiuse piirangutega lõigud, võttes arvesse konto signaali häirete vältimise nõuded.

Soovitatavad põhjused: juhid on paigutatud kolmefaasilise horisontaalse paigutusega, mõistlikult pingestatud, kõrge jäikus, tagades tõhusalt 330 kV liini maandusjuhtmete ohutu kliirensi, tugev tuuletakistus, sobib kergelt laineline maastik ja projektid, mis nõuavad kontrollitud ülekandeliini koridori laiust, lihtne paigaldada ja säilitada.

50–70 m torn (portaal/tugevdatud tüüp) Kohaldatavad stsenaariumid

Mägised alad, äärealad, rannikuäärsed tugeva tuulega alad, pika ulatusega ülekandeliinid (horisontaalne vahemik 300–400 m), ja olemasolevaid liine ületavad erilõigud.

Soovitatavad põhjused: Kasutab tugevdatud nurkterasest splaissimist, kõrge tugevus, tugev stabiilsus, purk taluma tugevat tuult, tugevat lund, soolapritsmeid ja muid karme ilmastikutingimusi; vundamendi pinge on mõistlik, sobib paigaldamiseks keerulisele maastikule, lahendades tõhusalt kandevõime ja katastroofikindluse probleemid 330kV liinid mägedes ja rannikualadel. Mõnda mudelit saab kasutada ülekäigutornidena.

Kohandatud tornid Kohaldatavad stsenaariumid

Eriline maastik (saared, järsud nõlvad, sood), erikoormused (mitme varustuse integreerimine, suure avaga ristumised), eriilm tingimused (raske jääpiirkonnad, tugevad taifuunialad) ja erilised välimuse (maastiku integreerimine) nõuded 330kV ülekandeliini projektidele.

Soovitatavad põhjused: Qingdao Anbang New Energy enda tehas saab kohandada 330 kV ülekandeliini nurga terastorni kõrgus, konstruktsioonivorm, materjal, korrosioonivastased standardid ja kandevõime vastavalt tellija poolt pakutavatele projektijoonistele, maastikuuuringu aruannetele ja meteoroloogilistele andmetele Üks-ühele projekteerimis-, tootmis- ja paigaldusjuhised ühes kohas, mis vastab erinevatele eriprojektidele nõuded.

Tõelised juhtumid

Gansu Hexi koridori 330kV ülekandeliini nurga terastorni projekt

Projekti ülevaade: tarniti Gansu Hexi jaoks 12 komplekti 50-meetriseid portaaltorne Koridori 330kV ülekandeliini projekt, mis on kohandatud kohalikele kuivadele, tuulistele ja jäisetele ilmastikutingimustele, horisontaalse lahe kaugus 300 m. Juhi tüüp: 2×LGJ400/35, maandusjuhtme tüüp: JLB20A-120.

Rakendamise efekt: tornid kasutavad Q345B kvaliteetset nurkterast ja täiustatud korrosioonivastased protsessid, talub edukalt kohalikku tuult 29m/s ja 10mm jääkoormust. Paigaldusaeg oli vähendatud 25% võrra ja tornid on seni toiminud tõrgeteta, leevendades tõhusalt kohalike liinikoridoride ummikuid, piirkondliku elektriülekande stabiilsuse tagamine ja riigivõrgu Gansu elektrienergia kõrge kiituse saamine Ettevõte.

Shandongi Qingdao 330kV alajaama väljuva liini nurga terastorni projekt

Projekti ülevaade: 8 komplekti 35-meetriseid pukk-tüüpi torne väljamineku jaoks Qingdao 330kV alajaama liiniprojekt, mis ühendab alajaama põhiliiniga. Kohandatud äärelinna maastikule piiratud maa ja tervikliku ümbritseva keskkonnaga.

Rakendamise efekt: Tootel on kompaktne struktuur ja mugav paigaldus, mis kontrollib rangelt maad okupatsioon. Vertikaalsus ja kandevõime vastavad projekteerimisstandarditele, sobides ideaalselt ülekande vajadustega alajaama väljuv ots, tagades tõhusalt 330kV kõrgepinge stabiilse väljundi, toetades Qingdao piirkondlik elektrivõrk ja riigivõrgu heakskiit.

Shaanxi Weinani 330 kV ülekandeliini rekonstrueerimise nurga terastorni projekt

Projekti ülevaade: osales Weinanis asuvate 330 kV Luolingi liinitornide uuendamise ja kõrguse suurendamise projektis, Shaanxi, mis tarnib 9 komplekti 40-meetriseid tugevdatud 330 kV ülekandeliini nurkterasest torne (sh 4 pingetorni), vanade tsemendist topeltpostide väljavahetamine ning ebapiisava ohutuskauguse ja nõrga vastupidavuse probleemide lahendamine katastroofid olemasolevatel liinidel.

Rakenduse mõju:Tänu suurele tugevusele ja stabiilsusele nad olid edukalt paigaldatud pideva vihmase ilmaga, näidates silmapaistvat võimet taluda tugevat vihma ja tugevad tuuled. Pärast rekonstrueerimist paranes liini tööstabiilsus oluliselt, vältides tõhusalt ulatuslikud elektrikatkestused, pakkudes usaldusväärset tuge Henani Lingbao muundurijaama toiteallikaks Weinani piirkonda ja 10-päevase intensiivse rekonstrueerimisülesande edukat lõpetamist.
