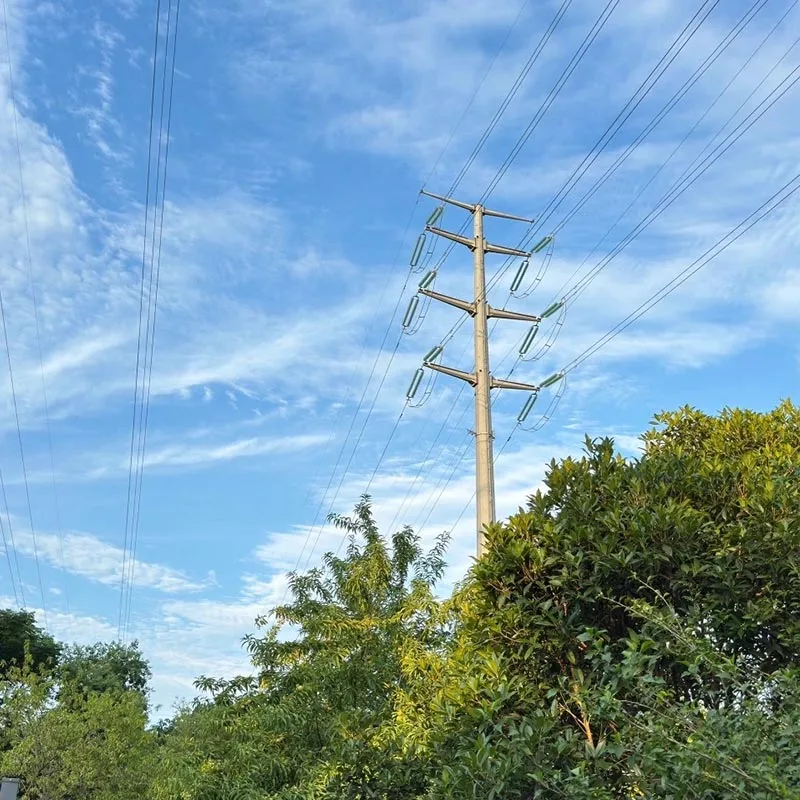

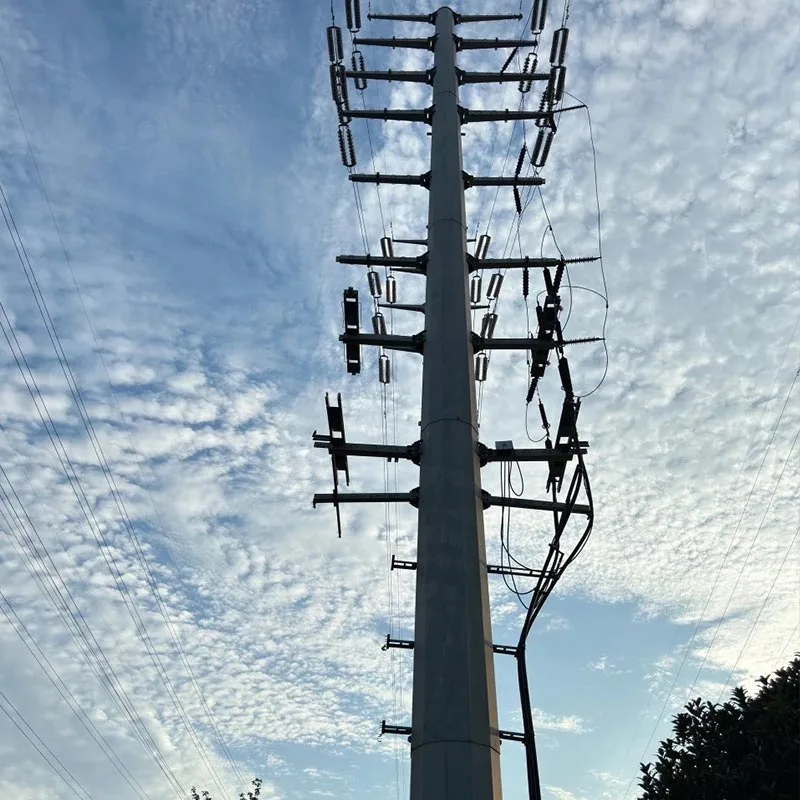

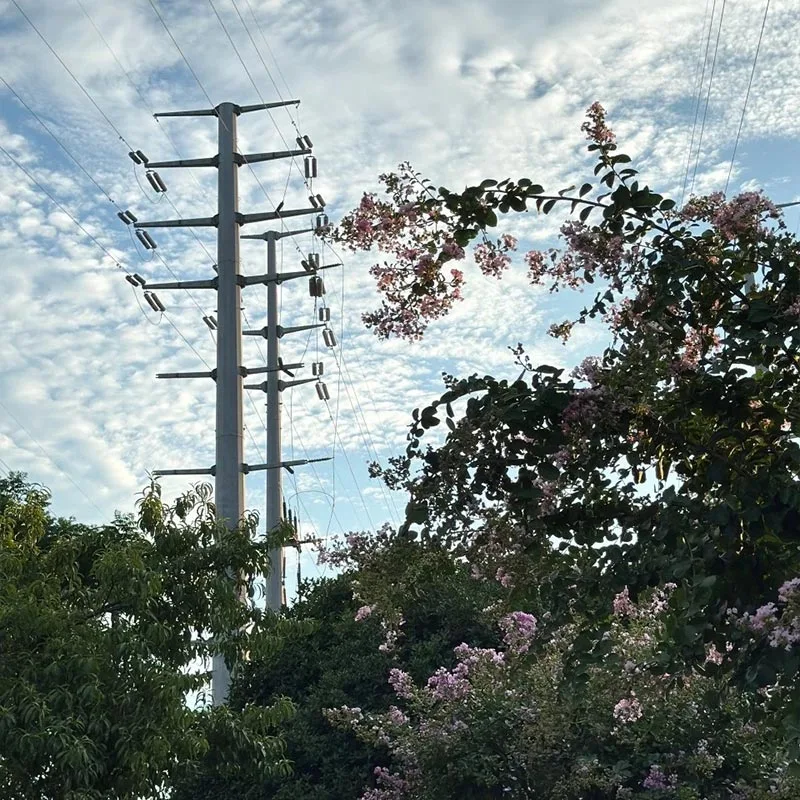

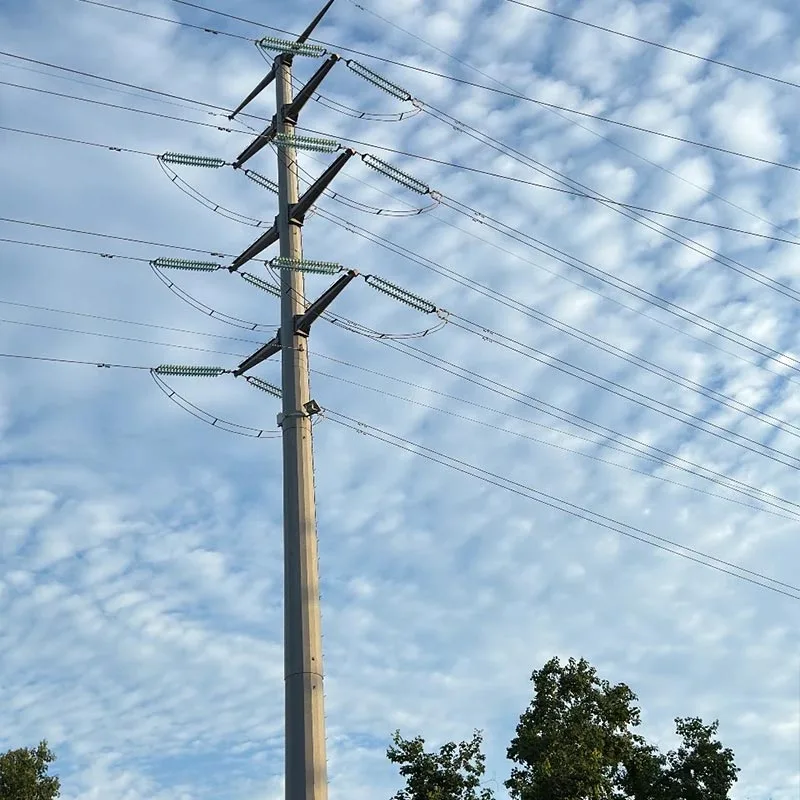

Tsingitud terastoru ülekandetorn

Qingdao Anbang New Energy tsingitud terastoru ülekandetornides kasutatakse alusena Q355B/Q420 ülitugevaid terastorusid materjal, mida on töödeldud üldise kuumtsinkimisprotsessiga ja mis on konstrueeritud koonilise/mitmepoolse toruga struktuurid.

Need pakuvad eeliseid, nagu suurepärane korrosioonikindlus, konstruktsiooni stabiilsus, tõhus paigaldus, ja kompaktne maakasutus. Tooteid kasutatakse laialdaselt linna elektrivõrkudes, mägedes, rannikul ja tööstuses saastealad, mis on võimelised äärmuslikes keskkondades pikaajaliselt stabiilselt teenindama ja on põhilised tugiseadmed kaasaegsed ülekandeprojektid.

Toote eelised

Kõrge vastupidavus

Tsingitud terastorude ülekandetornid kasutavad üldist kuumtöötlust galvaniseerimine, tsingikihi paksusega ≥85μm, moodustades nii füüsilise isolatsiooni kui ka elektrokeemilise kaitse.

Õues kasutusiga ületab 30 aastat, sobib kasutamiseks karmides keskkondades, nagu rannikualad, kõrge soolasisaldusega udu ja tööstus reostus.

Stabiilne struktuur

Torukujulistel osadel on ühtlane pingejaotus ja suur painutus jäikus. Tuuletakistuse koefitsient on 20–40% madalam kui nurga terastornidel.

Talub 11. tugevust tuuled, 8-magnituudised maavärinad ja suured jääkoormused, suurepärase stabiilsusega ekstreemsetes tingimustes.

Tõhus ehitus

Tehases kokkupandud segmenteeritud struktuur äärikupoldiga ühendused võimaldavad kiiret kokkupanekut kohapeal ilma suuremahuliste tõsteseadmeteta.

Ehitusaeg väheneb võrra 50%, alandades oluliselt projekti kulusid.

Lai kohanemisvõime

Tsingitud terastoru ülekandetornid on kompaktse struktuuriga, säästes umbes 50% maast võrreldes traditsiooniliste nurkterasest tornidega.

Sobib kitsastele linnakruntidele, mägedele, rannikule alad ja muud keerulised maastikud, kõrgusega 5 kuni 150 meetrit kohandatav.

Usaldusväärne kvaliteet

Valmistatud ülitugevast terasest ja tootmine vastab sellistele riiklikele standarditele nagu GB 50545 ja DL/T 5154, täieliku protsessi kvaliteedikontrolliga, sealhulgas keevisõmbluse kontrolli ja tsingikihi testimisega. Täielikult kvalifitseeritud, stabiilne jõudlus.

Kuidas mudelit valida

Valige pingetaseme järgi

10kV-35kV: Kasutage üheahelalisi tsingitud terasest jõuülekandetorne, kõrgus 15–30 m, seinapaksus 6–10 mm, sobivad linna- ja pargi madalpingeliinidele.

110kV-220kV: Kasutage kaheahelalisi / mitmeahelalisi tsingitud terasest ülekandetorne, kõrgus 30–60 m, seina paksus 10–16 mm, mis vastab kesk- ja kõrgepinge ülekande vajadustele.

500kV ja üle selle: Kasutage spetsiaalseid ülikõrgepinge tsingitud terasest ülekandetorne, kõrgus 60–150 m, seinapaksus 16–20 mm, sobib pika ulatusega, ülipika vahemaa edastamiseks.

Valik vastavalt keskkonnatingimustele

Rannikuäärsed / kõrge korrosiooniga alad: Valige kõrge korrosioonikindla tsingiga tsingitud terasest jõuülekandetornid kate ≥100 μm, et suurendada soola pihustuskindlust.

Tugev tuul / seismilised piirkonnad: Valige tugevdatud konstruktsioonid, optimeerige tuule parandamiseks ristlõiget ja seina paksust ja maavärinakindlus.

Mägine / keeruline maastik: Valige mahutamiseks kerged kitsapõhjalised tsingitud terasest jõuülekandetornid transpordi- ja paigaldustingimused.

Valik vastavalt funktsionaalsetele eesmärkidele

Sirged tornid: Kasutatakse liini sirgete lõikude jaoks, mis kannavad vertikaalset ja horisontaalset tuulekoormust.

Pinge / nurga tornid: kasutatakse joone suuna muutmiseks ja pinge muundamiseks, laagrite tasakaalustamata pingeks.

Terminal / Crossing Towers: Kasutatakse liini alguseks/lõpuks ning jõgede või teede ületamiseks, mis nõuavad kõrgemat kandevõime.

Meie teenused

Kohandatud disain: Meie professionaalne meeskond pakub tsingitud terastorude ülekandetornide isikupärastatud kujundusi lähtudes pingetasemest, maastikust ja ilmastikutingimustest, vastates erinevate projektide vajadustele.

Täisprotsessiga intelligentne tootmine: Meie oma kaasaegse tehasega, mis on varustatud CNC-lõikamise, automaatse keevitusega, ja kuumtsinkimise tootmisliinid, saavutame täieliku protsessi kvaliteedikontrolli alates toorainest kuni viimistluseni tooteid, mille igakuine tootmisvõimsus on üle 5000 tonni.

Ühekordne kohaletoimetamine: Pakume integreeritud teenuseid, sealhulgas tootmist, transporti, kohapealset paigaldusjuhendit, ja tehniline väljaõpe, mis tagab projekti tõhusa elluviimise.

Müügijärgne garantii: Pakume 15-aastast garantiid, 24-tunnist tehnilist reageerimist ning regulaarset ülevaatust ja hooldus, et lahendada tootega seotud probleemid kogu selle elutsükli jooksul.

Ettevaatusabinõud kasutamisel

Enne paigaldamist kontrollige, et tsingitud terasest ülekandetorni nimesilt ühtib joonisega parameetrid ja kontrollige, et torni korpus, äärikud ja poldid ei oleks deformeerunud ega kahjustatud, tagades tarvikud on komplekteeritud.

Kasutage tõstmiseks nailonist köisi, et vältida tsingitud katte kriimustamist; vertikaalne kõrvalekalle paigaldamise ajal peaks olema ≤1/1000 ja usaldusväärse ühenduse tagamiseks tuleb äärikupoldid pingutada vastavalt pöördemomendile.

Torni vundamendil tuleks kasutada C30 betoonist sõltumatut alust koos manustatud ankrupoltidega ja maandusega takistus peaks olema ≤10Ω. Kontrollige regulaarselt maandussüsteemi tõhusust.

Tsingitud terasest ülekandetorni pinnale keevitamine või lõikamine on rangelt keelatud. Kui modifitseerimine on nõutav, tuleb see korrosioonikaitseks uuesti üle kanda kuumtsinkimisega.

Kontrollige regulaarselt tsinkkatte terviklikkust, poltide tihedust ja konstruktsiooni deformatsioone; sisse rannikualasid/kõrge korrosiooniga alasid kontrollige iga kuue kuu tagant ja parandage viivitamatult kõik kahjustatud tsinkkatted.

Mitteprofessionaalsetel töötajatel on rangelt keelatud ronida tsingitud terasest ülekandetorni. Hoiatus Torni ümber tuleks paigutada sildid, nagu "Kõrgepinge oht, hoidke eemale", hoides ohutut kaugust.
