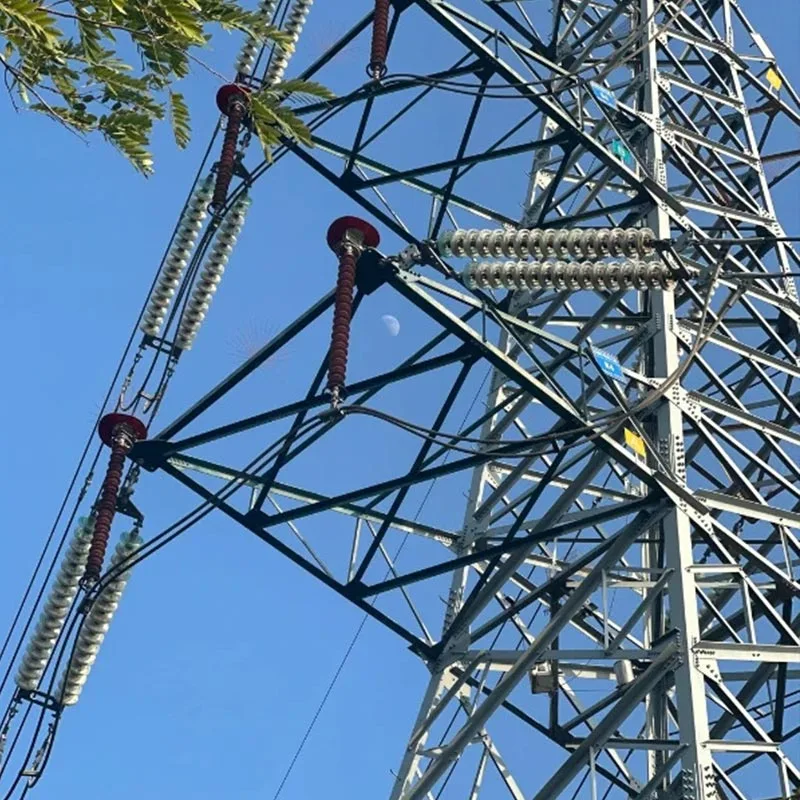

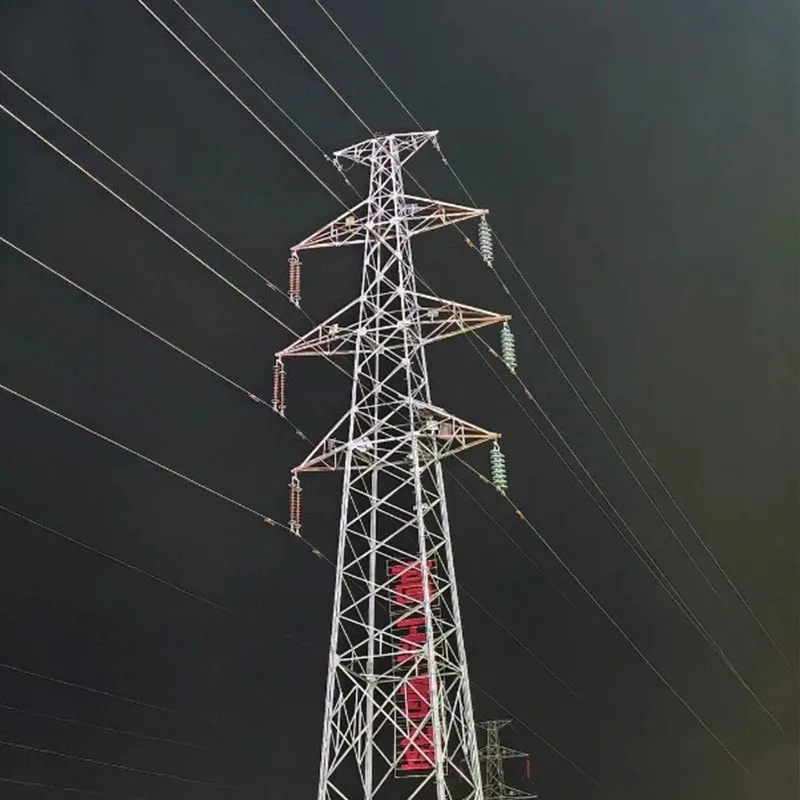

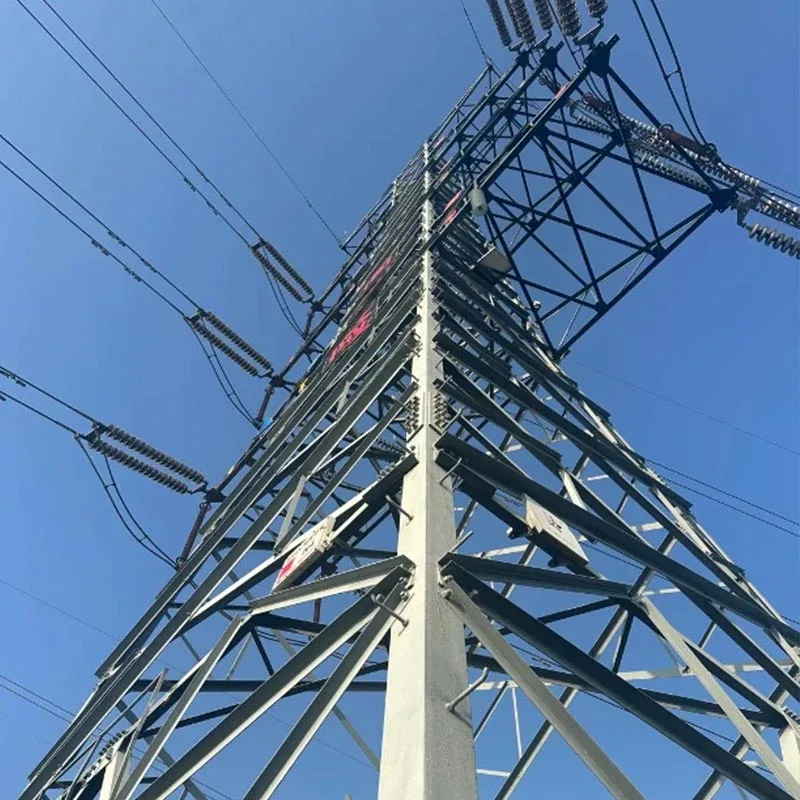

Kõrgepinge tsingitud terasest torutorn

Qingdao Anbang New Energy kõrgepinge tsingitud terastoru tornid on spetsiaalselt südamikud toetavad teraskonstruktsioonid välja töötatud 110kV-1000kV kõrgepinge ja ülikõrgepinge ülekandeprojektide jaoks.

Tooted on valmistatud kvaliteetne Q345B/Q355B ülitugev teras, täpselt keevitatud ja töödeldud täisautomaatse kuumtsinkimisega protsess, mis tagab pikaajalise korrosioonikindluse.

Neil on sellised eelised nagu kõrge konstruktsiooni jäikus, tugev tuul ja maavärinakindlus, ruumisäästlik ja pikk kasutusiga.

Võrdlustootena, mida tarnib otse kohalik Hiina tehas, need kõrgepinge tsingitud terastoru tornid vastavad täielikult pikamaa ja suure võimsusega võimsusele ülekandenõuded keerulisel maastikul ja karmis kliimas.

Miks valida Anbangi kõrgepinge tsingitud terasest torutornid?

Tehase tugevus, kontrollitav kvaliteet: Qingdao Anbangil on standardiseeritud tootmisbaas kõrgepinge tsingitud terastoru tornide täielik tootmisprotsessist sõltumatu tootmine terasplaadi lõikamisest, valtsimine ja keevitamine kuni kuumtsinkimiseni, monteerimine ja kontroll – ISO9001 kvaliteedisüsteemi rakendamine, et tagada iga torn vastab täpsusstandarditele ja stabiilsele jõudlusele.

Kõrge tugevusega materjalid, ohutud ja usaldusväärsed: Peamised materjalid on valitud Q345B ja kõrgema klassi ülitugevast terasest. Kõrgepingega tsingitud terasest torutornidel on suurepärane paindumine, väändumine, ja jääkindlus, mis on mõeldud seismilise intensiivsuse jaoks kuni 8 kraadi ja tuuletakistus 35-40 m/s äärmuslikes tingimustes tingimused, tagades pikaajalise töö käigus varjatud riskide nulli.

Kuumsukeldumisprotsess, pikaajaline korrosioonikindlus: Kasutades riiklikku standardset kuumtsinkimist protsess, mille tsingikihi paksus on ≥ 85 μm, on kõrgepinge tsingitud terasest torutornidel väli korrosioonikindel eluiga üle 30 aasta.

Võrreldes tavaliste katetega on kogu elutsükli hoolduskulu vähenenud üle 60%.

Väga kohandatav, tugev kohanemisvõime: Struktuure saab kohandada vastavalt pingetasemetele (110kV-1000kV), torni kõrgused (30-120m) ja maastikukeskkonnad, pakkudes laia valikut torne, sealhulgas sirgtornid, nurgatornid, terminalitornid ja pingutustornid.

Täisahela teenus, muretu kohaletoimetamine: projekteerimise, tootmise, transpordi integreerimine, kõrgepinge tsingitud terastoru tornide paigaldus ja müügijärgne teenindus, järgib professionaalne meeskond läbi kogu protsessi, lühendades projektitsükleid 30% ja täites klientide ühest kohast hankevajadusi.

Valikujuhend

Valiku üldpõhimõtted

Kõrgepingega galvaniseeritud terastorutornide valimisel tuleks eelistada nelja põhitegurit: pinge tase, joonenurk, maastik ja meteoroloogilised tingimused koos maa- ja ehituskeskkonnaga torni tüüp põhjalikult kindlaks määrata.

Qingdao Anbangi tehas võib pakkuda üks-ühele mehaanilist kontrolli ja kohandatud valik, et tagada kõrgepinge tsingitud terasest torutornide ohutus, ökonoomsus ja sobivus.

Valik pingetaseme järgi

110kV ülekandeliinid
Soovitatav: Kerged sirged kõrgepinge tsingitud terasest torutornid, väikese nurga all olevad terastoru tornid
Üldine kõrgus: 21m–42m
Kohaldatav: Linnade jaotusvõrgud, tööstuspargid, taastuvenergia kogumisliinid

220kV ülekandeliinid
Soovitatav: standardsed sirged / tõmbekindlad kõrgepinge tsingitud terastoru tornid, kitsa alusega terastoru tornid
Üldine kõrgus: 30m–63m
Kohaldatav: piirkondlikud magistraalvõrgud, linnaringvõrgud, jõeületus- ja teedeületusprojektid

500 kV ja üle selle ülikõrge pinge
Soovitatav: suure koormusega pingekindlad kõrgepinge tsingitud terasest torutornid, kaheahelalised / mitmeahelalised terastoru tornid
Üldine kõrgus: 54m–100m
Kohaldatav: provintsi- ja piirkonnaülene ülekanne, suure ulatusega liinid, peamised taastuvenergia ekspordikoridorid

Valik joonfunktsiooni järgi

Sirged tornid: kasutatakse sirgjoonte jaoks, millel puudub nurk või nurgad on <5°, kerge, odav, kiiresti ehitatav

Nurga tornid: Kasutatakse 5°–90° nurgaga joonte jaoks, talub külgmist pinget, tugevama konstruktsiooni jäikusega

Pingutustornid: kasutatakse liiniosade jaoks, juhtmete katkemise kaitseks, kõrge pingega alade jaoks, talub juhtme täielikku pinget liini ohutuse koondamise tagamine

Terminali tornid: Kasutatakse liinijaamade sisestustel, alajaamade algus-/lõpppunktides, ühepoolne suur pinge, koos tugevdatud konstruktsiooni disain

Suure avaga tornid: Kasutatakse jõgede, maanteede, raudteede, orgude ületamiseks, valmistatud ülitugevast terasest koos paks galvaniseerimine, suurepärane tuulevibratsioonikindlus

Valik maastiku ja keskkonna järgi

Mägine / künklik maastik järskude nõlvadega, raske transport → kasutage kõrgepinge tsingitud terastoru läbilõikega tornid, kerged üksikdetailid, lihtne tõsta, vundamendi väike jalajälg

Kõrge korrosiooni ja niiskusega ranniku- / soolapihustusalad → kasutage paksu tsingikihiga kõrgepingega galvaniseeritud terast torutornid, tsingikiht ≥100 μm, pikendades oluliselt korrosioonivastast eluiga

Raske jäätumine / jääga kaetud alad jääpaksusega >10 mm → kasutage tugevdatud kõrgepinge tsingitud terastoru tornid, suurendada põhimaterjali ristlõiget, parandada ülekoormusvõimet jää vastu

Tugeva tuule / taifuuni alad, mille tuulekiirus on >35 m/s → kasutage kõrge tuulekindlat kõrgepinge tsingitud terast torutornid, optimeerige koonust ja struktuuri, et vähendada tuulekoormust

Piiratud ruumi- ja kõrgete esteetiliste nõuetega linna-/pargialad → kasutage kitsa alusega kõrgepinge tsingitud terastoru tornid, väike jalajälg, lihtne ja esteetiliselt meeldiv disain

Valik vooluringide arvu järgi

Üheahelaline: Tavalised kõrgepinge tsingitud terastoru tornid, lihtne struktuur, optimaalne ökonoomsus

Kahekordne vooluring: kaheahelalised kõrgepinge tsingitud terasest torutornid, säästavad koridoriruumi, sobivad linnaruumi alad ja maapuudusega piirkonnad

Mitu vooluahelat / mitu vooluahelat samas tornis: ülikõrgepingega tihedate koridoride jaoks kasutage mitmeahelalist raskeveokite kõrgepinge tsingitud terastoru tornid.

KKK

Millised on kõrgepinge tsingitud terasest torutornide eelised võrreldes nurkterasest tornidega?

Kõrgsurve tsingitud terastoru tornidel on suurem ristlõike paindejäikus ja väiksem tuuletakistus koefitsient, muutes need tuule ja maavärina vastu tugevamaks; nad hõivavad vaid 1/3 kuni 1/2 nõutavast maast nurga terastornid, säästes maakulusid; neil on korralik välimus, pikem korrosioonikindlus ja madalam eluiga hooldusnõuded.

Kuidas on tagatud kuumtsinkimise kvaliteet? Mis on kasutusiga?

Anbangi kõrgsurve tsingitud terastoru tornid kasutavad riikliku standardi GB/T 13912 kuumtsinkimisprotsessi, tsingikihi paksusega ≥85 μm ja iga üksust on testinud kolmas osapool.

Tavalistes välistingimustes on korrosioonikindluse eluiga on ≥30 aastat ja üldine projekteeritud eluiga on ≥50 aastat.

Milline on kõrgsurvetsingitud terastorutornide tootmistsükkel ja paigaldusraskus?

Tavalise kõrgsurve tsingitud terastoru tornil on ühe partii tootmistsükkel 15-30 päeva; seda kasutab segmenteeritud äärikühendusi ja kohapealset poltide montaaži, mis ei nõua suuri või keerukaid seadmeid. Tavaline ehitusmeeskonnad saavad paigalduse lõpule viia juhendamisel, kusjuures paigaldusefektiivsus on sellest 50% kõrgem nurga terastornidest.

Kas kõrgsurvetsingitud terastorudest torne saab kohandada spetsiaalsete maastike jaoks?

Jah. Võttes arvesse selliseid tingimusi nagu suur kõrgus, tugev jää, ranniku soolaprits ja maavärinaohtlikud alad, Kõrgsurve tsingitud terastoru tornide materjal, seina paksus, vundamendi tüüp ja konstruktsiooni tugevus võivad kohandada ja pakkuda spetsiaalset disainilahendust.

Milliseid teenuseid sisaldab kõrgsurvetsingitud terastorutornide ost?

See sisaldab projekteerimist, tootmist, transporti, kohapealset paigaldusjuhendit, 5-aastast garantiid ja kasutusiga müügijärgne teenindus. Esitatakse täielikud tehnilised dokumendid, sealhulgas ülevaatusaktid, sertifikaadid vastavus ja mehaanilised arvutusraamatud.
